1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

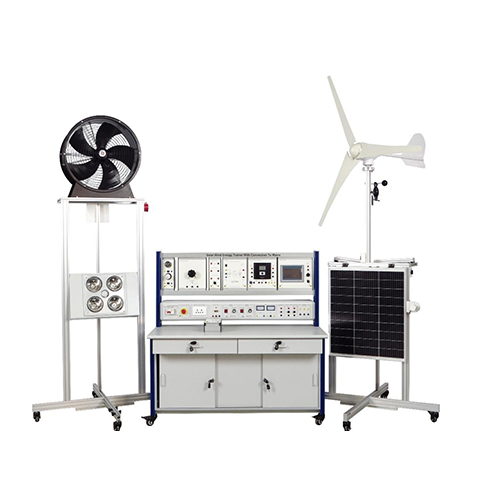

Αυτή η εκπαιδευτική συσκευή μπορεί να προσομοιώσει τη διαδικασία παραγωγής αιολικής και ηλιακής ενέργειας, έτσι ώστε οι μαθητές να έχουν μια προκαταρκτική και διαισθητική κατανόηση του υβριδικού συστήματος παραγωγής ενέργειας από αιολική και ηλιακή ενέργεια. Η ανεμογεννήτρια κινείται από έναν φυσητήρα και το ηλιακό πάνελ κινείται από μια λάμπα αλογόνου υψηλής φωτεινότητας. Ο εξοπλισμός είναι εξοπλισμένος με αισθητήρες ταχύτητας και κατεύθυνσης ανέμου, αισθητήρες έντασης φωτός και αισθητήρες θερμοκρασίας για να αντικατοπτρίζει τα δεδομένα διαφόρων συνθηκών εργασίας κατά την παραγωγή αιολικής και ηλιακής ενέργειας. Μέσω σχετικών πειραμάτων, οι μαθητές μπορούν να αναπτύξουν αντίστοιχες γνώσεις και δεξιότητες.
1.2 Χαρακτηριστικά Προϊόντος
(1) Το τραπέζι εκπαίδευσης υιοθετεί μια δομή πλαισίου από προφίλ αλουμινίου, με ενσωματωμένα όργανα μέτρησης και τροφοδοτικό εκπαίδευσης και έναν τροχό γενικής χρήσης στο κάτω μέρος. Κάθε μονάδα είναι ευέλικτη στη συνεργασία, εύκολη στη χρήση και δεν προκαλεί εύκολα ζημιές.
(2) Το πειραματικό κύκλωμα και η διαμόρφωση της συσκευής είναι πλήρεις και μπορούν να χρησιμοποιηθούν σε συνδυασμό για την ολοκλήρωση του εκπαιδευτικού περιεχομένου διαφόρων θεμάτων.
(3) Το τραπέζι εκπαίδευσης διαθέτει ένα καλό σύστημα προστασίας ασφαλείας. 2. Τεχνικές προδιαγραφές
2.1 Τεχνικές παράμετροι
Παράμετροι τροφοδοσίας: μονοφασικό τρισύρματο AC 220 ±5% 50HZ
Συνθήκες περιβάλλοντος εργασίας: 35~85% σχετική υγρασία (χωρίς συμπύκνωση)
Συνιστώμενη θερμοκρασία -10~+40℃, οριακή θερμοκρασία ≤80℃
Παράμετροι μετατροπέα: DC12V-AC220V
Υβριδική μονάδα ελεγκτή αιολικής-ηλιακής ενέργειας: DC12V 400W με επικοινωνία 485
Αντίσταση δίσκου: 500W 1KΩ
Ανεμογεννήτρια: τριφασικό AC12V 400W (με 3 πτερύγια ανεμιστήρα)
Ταχύτητα ανέμου εκκίνησης: 2,5m/s
Ονομαστική ταχύτητα ανέμου: 11,5m/s
Διάμετρος πτερωτής: 1,55m
Ενσωματωμένος αισθητήρας ταχύτητας και κατεύθυνσης ανέμου. Τροφοδοσία DC24V
Αναλογική έξοδος: 4-20mA τύπου μίας γραμμής
Μεταδότης θερμοκρασίας: pt100 Τροφοδοσία DC24V 0-100℃ έξοδος 4-20mA
Ηλιακό φωτοβολταϊκό πάνελ: 90W 12V
2.2 Διαστάσεις και βάρος
Διαστάσεις: 1480mm*790mm*1600mm
Βάρος: περίπου 157Kg
3. Στοιχείο προϊόντος
3.1 Κύριο μέρος προϊόντος
Αρ. Όνομα
1 Ανεμιστήρας προσομοίωσης αιολικής πηγής
2 Πηγή φωτός προσομοίωσης ηλιακής ενέργειας
3 Μονάδα φορτίου λαμπτήρα
4 Μονάδα ρυθμιζόμενης αντίστασης
5 Μονάδα μέτρησης DC V/I/P
6 Μονάδα μετατροπέα
7 Μονάδα υβριδικού ελεγκτή αιολικής-ηλιακής ενέργειας
8 Μονάδα οθόνης αφής
9 Ανεμογεννήτρια
10 Αισθητήρας κατεύθυνσης και ταχύτητας ανέμου
11 Αισθητήρας φωτός
12 Ηλιακοί συλλέκτες
13 Μονάδα αντίστασης εκφόρτισης
14 Πειραματικός πίνακας
3.2 Ηλεκτρικό μέρος προϊόντος
Αρ. Όνομα
1 Διακόπτης κυκλώματος 2P (με προστασία διαρροής)
2 Διακοπή έκτακτης ανάγκης Διακόπτης
3 Τριπλή πρίζα AC 220V δύο τεμαχίων
4 Τροφοδοτικό DC 24V
5 Προσομοιωμένη πηγή ανέμου
6 Προσομοιωμένη πηγή φωτός
7 Βολτόμετρο AC, αμπερόμετρο
8 Έξοδος φωτοβολταϊκού πάνελ
9 Μονάδα μπαταρίας
10 Έξοδος παραγωγής αιολικής ενέργειας
3.3 Αξεσουάρ προϊόντος
Αρ. Όνομα Ποσότητα
1 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο κόκκινο 10
2 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο μαύρο 10
3 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο κίτρινο 5
4 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο μπλε 5
5 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο δίχρωμο 4
6 Ψηφιακό πολύμετρο 1
7 Λογισμικό (δίσκος U) 1
8 Καλώδιο επικοινωνίας USB σε DP9 1
9 Καλώδιο USB USB μπλε 1,5 μέτρα και στα δύο άκρα 1
10 Ασφάλεια 10A 4
11 Ασφάλεια 5A 4
12 Ασφάλεια αυτοκινήτου 15A 1
13 Αισθητήρας θερμοκρασίας 1
14 Τηλεφωνική γραμμή 1
15 Τροφοδοσία καλώδιο 1
16 Καλώδιο 2
17 Φορτιστής 1
4. Λίστα διαμόρφωσης προϊόντος
Αρ. Όνομα Ποσότητα
Στοιχείο 1 Ανεμιστήρας προσομοίωσης αιολικής πηγής 1
Στοιχείο 2 Πηγή φωτός προσομοίωσης ηλιακής ενέργειας 1
Στοιχείο 3 Μονάδα οθόνης αφής 1
Στοιχείο 4 Μονάδα μέτρησης DC V/I/P 1
Στοιχείο 5 Μονάδα μεταβλητού φορτίου 0-1K 500Ω 1
Στοιχείο 6 Μονάδα φορτίου λαμπτήρα 1
Στοιχείο 7 Μονάδα μετατροπέα 1
Στοιχείο 8 Υβριδική μονάδα αιολικής-ηλιακής ενέργειας 1
Στοιχείο 9 Ανεμογεννήτρια 1
Στοιχείο 10 Αισθητήρας κατεύθυνσης και ταχύτητας ανέμου 1
Στοιχείο 11 Αισθητήρας φωτός 1
Στοιχείο 12 Ηλιακό πάνελ 1
Στοιχείο 13 Μονάδα αντίστασης εκφόρτισης 1
Στοιχείο 14 Κιβώτιο ισχύος πειραματικού συστήματος 1
Στοιχείο 15 Μπαταρία 1
5. Λίστα πειραμάτων διδασκαλίας προϊόντος
(1) Πείραμα εκφόρτισης μπαταρίας
(2) Πείραμα ηλιακής φόρτισης
(3) Άνεμος Πείραμα φόρτισης
(4) Πείραμα υβριδικού αιολικού-ηλιακού συστήματος
(5) Πείραμα φόρτισης μπαταρίας με φορτιστή
(6) Πείραμα δοκιμής μέγιστης ισχύος
(7) Πείραμα δοκιμής μέτρησης τάσης/ρεύματος
(8) Λειτουργία λογισμικού του ηλιακού αιολικού εκπαιδευτή MR500E που μπορεί να συνδεθεί σε παροχή ρεύματος
(9) Πείραμα φορτίου οδήγησης παραγωγής ηλιακής ενέργειας
(10) Πείραμα φορτίου οδήγησης παραγωγής αιολικής ενέργειας
