1. Επισκόπηση Προϊόντος
1.1 Επισκόπηση

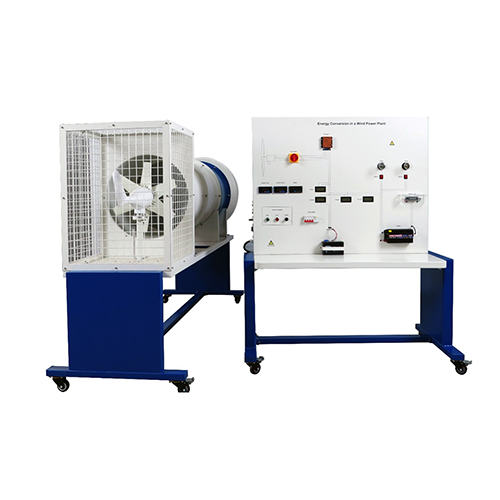

Η πειραματική διάταξη αποτελείται από μια αεροδυναμική σήραγγα και μια μονάδα ελέγχου. Η αεροδυναμική σήραγγα περιέχει έναν αιολικό σταθμό παραγωγής ενέργειας εργαστηριακής κλίμακας και έναν αξονικό ανεμιστήρα. Ο ρότορας και η γεννήτρια είναι τα βασικά στοιχεία ενός αιολικού σταθμού. Η μονάδα ελέγχου περιλαμβάνει τα στοιχεία ελέγχου του αξονικού ανεμιστήρα, εξαρτήματα για την αποθήκευση ηλεκτρικής ενέργειας και ηλεκτρικούς καταναλωτές.
Ο αξονικός ανεμιστήρας παράγει τη ροή αέρα που απαιτείται για να θέσει τον ρότορα του αιολικού σταθμού σε περιστροφική κίνηση. Οι ευθυγραμμιστές ροής αέρα εξασφαλίζουν σταθερή ροή αέρα με χαμηλή αναταραχή. Η γεννήτρια μετατρέπει την κινητική ενέργεια του ρότορα σε ηλεκτρική ενέργεια. Η ηλεκτρική ενέργεια τροφοδοτείται σε ένα ανεξάρτητο σύστημα που δεν είναι συνδεδεμένο στο δίκτυο ηλεκτρικής ενέργειας. Ένας ελεγκτής φόρτισης στην μπαταρία παρέχει ενδιάμεση αποθήκευση της ηλεκτρικής ενέργειας. Η ηλεκτρική ενέργεια μπορεί να χρησιμοποιηθεί από ηλεκτρικά φορτία. Δύο λαμπτήρες μπορούν να χρησιμοποιηθούν ως καταναλωτές. Εναλλακτικά, μπορούν επίσης να συνδεθούν εξωτερικοί καταναλωτές (π.χ. θερμαντήρες). Δεν υπάρχει πρόβλεψη για τροφοδοσία στο δημόσιο δίκτυο. Η ταχύτητα του ανέμου μεταβάλλεται μεταβάλλοντας την ταχύτητα του ανεμιστήρα. Καταγράφονται οι ακόλουθες μετρούμενες τιμές: ταχύτητα ανέμου πριν και μετά τον ρότορα, ταχύτητα ρότορα, τάση και ρεύμα. Οι μετρούμενες τιμές διαβάζονται μέσω ψηφιακής οθόνης Μετατροπή ενέργειας σε αξονικό ανεμιστήρα σε αιολικό σταθμό.
1.2 Χαρακτηριστικά
1. Το προϊόν έχει εξαιρετική απόδοση ηλεκτρικής ασφάλειας και υιοθετεί εξαιρετικό σχεδιασμό προστασίας και αξιοπιστία γείωσης.
2. Ο σχεδιασμός του προϊόντος είναι όμορφος και απλός στη δομή.
3. Το προϊόν υιοθετεί αντιδιαβρωτικά μέτρα και συμπαγή υλικά, τα οποία είναι ισχυρά και ανθεκτικά, παρατείνοντας σημαντικά τη διάρκεια ζωής του προϊόντος.
4. Το προϊόν διαθέτει πλούσιες πειραματικές ενότητες και μπορεί να ολοκληρώσει δοκιμαστικές εργασίες υπό διάφορες συνθήκες.
2. Παράμετρος Απόδοσης
2.1 Τεχνικές Παράμετροι
Παράμετροι τροφοδοσίας: τριφασικό πεντασύρματο AC380V
Μέγιστη παροχή: 5m3/s
Μέγιστη ισχύς: 1,5kW Ρότορας: Ø 510mm Γεννήτρια
Μέγιστη ισχύς εξόδου: 60W
Τάση: 12VDC
Μέγιστο ρεύμα φόρτισης: 5A Μπαταρία
Τάση: 12VDC
Χωρητικότητα: 8Ah Φορτίο ισχύος (λάμπα)
Τάση: 12VDC
Ισχύς: 55W έκαστο Εύρος μέτρησης
Ταχύτητα ανέμου: 1…40m/s (εκκίνηση με το κουμπί του μετατροπέα για εκκίνηση)
Ταχύτητα: 0…3000min-1
Τάση: 0…20VDC
Ρεύμα: -25…25A; 0…32A V, 50Hz, 3 φάσεις; 400V, 60Hz, 3 φάσεις 230V, 60Hz, 3 400 φάσεις; UL/CSA
Συνθήκες εργασιακού περιβάλλοντος: θερμοκρασία περιβάλλοντος -10℃~+40℃, σχετική υγρασία < 85% (25℃). 2.2 Διαστάσεις και Βάρος
Διαστάσεις 1: 2630mm x 910mm x 1700mm
Βάρος 1: <340kg
Διαστάσεις 2: 1480mm x 820mm x 1810mm
Βάρος 2: <192kg
3. Λίστα Εξαρτημάτων και Λεπτομερής Εισαγωγή
3.1 Κύριο Μέρος
Όνομα Αριθμού
1 Προστατευτικό Δίχτυ
2 Πλάκα Ροής
3 Ανεμογεννήτρια
4 Ανεμόμετρο
5 Αξονικός Ανεμιστήρας
6 Πάγκος Δοκιμών
7 Καθολικοί Τροχοί
3.2 Ηλεκτρικά Μέρη
Όνομα Αριθμού
1 Ελεγκτής Ανεμογεννήτριας
2 Διακόπτης Φορτίου
3 Λαμπτήρας Φορτίου
4 Βολτόμετρο
5 Αμπερόμετρο
6 Εμπρός Ανεμόμετρο
7 Πίσω Ανεμόμετρο
8 Στροφόμετρο
9 Διακόπτης Κυκλώματος με συσκευή προστασίας από διαρροές
10 Θερμαντήρας
11 Αντιστροφέας
12 Μπαταρία
13 Κουμπί εκκίνησης αντιστροφέα
14 Κουμπί διακοπής αντιστροφέα
15 Κουμπί ρύθμισης ταχύτητας
16 Διεπαφή Εμπρός Ανεμόμετρου
17 Πίσω Ανεμόμετρο Διεπαφή
18 Καλώδιο τροφοδοσίας
19 Διεπαφή εξόδου ανεμογεννήτριας
3.3 Εξαρτήματα Μέρος
Αριθμός Όνομα
1 Φορτιστής μπαταρίας
4. Λίστα διαμόρφωσης προϊόντος
Αριθμός Όνομα ΠΟΣΟΤΗΤΑ
1 Προστατευτικό δίχτυ 1
2 Πλάκα εξισορρόπησης ρεύματος 1
3 Ανεμογεννήτρια 1
4 Ανεμόμετρο 2
5 Αξονικός ανεμιστήρας 1
6 Πάγκος δοκιμών 1
7 Καθολικοί τροχοί 8
8 Ελεγκτής ανεμογεννήτριας 1
9 Διακόπτης φορτίου 1
10 Λαμπτήρας φορτίου 2
11 Βολτόμετρο 2
12 Αμπερόμετρο 2
13 Εμπρός ανεμόμετρο 1
14 Πίσω ανεμόμετρο 1
15 Στροφόμετρο 1
16 Διακόπτης κυκλώματος με διάταξη προστασίας από διαρροές 1
17 Θερμαντήρας 1
18 Μετατροπέας 1
19 Μπαταρία 1
20 Κουμπί εκκίνησης μετατροπέα 1
21 Κουμπί διακοπής μετατροπέα 1
22 Κουμπί ρύθμισης ταχύτητας 1
23 Φορτιστής μπαταρίας 1
5. Λίστα πειραμάτων
Πείραμα 1 Η λειτουργία ρύθμισης ταχύτητας και η αρχή της αξονικής ροής αεροδυναμικής σήραγγας ανεμιστήρας
Πείραμα 2 Πείραμα φόρτισης μπαταρίας ανεμογεννήτριας
Πείραμα 3 Πείραμα φωτισμού όταν η ανεμογεννήτρια τροφοδοτείται
Πείραμα 4 Προσομοιωμένο πείραμα θέρμανσης όταν η ανεμογεννήτρια τροφοδοτείται
