I. Επισκόπηση Προϊόντος
1.1 Επισκόπηση

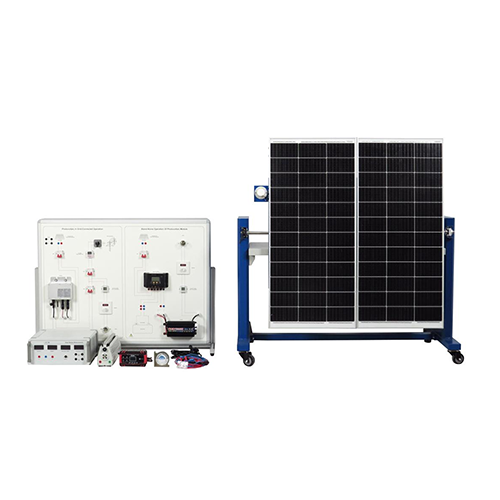

Ο Δοκιμαστής Ηλιακών Μονάδων MR1011R είναι μια συσκευή σχεδιασμένη για εκπαιδευτικούς σκοπούς, ώστε να βοηθά τους μαθητές να μαθαίνουν και να κατανοούν τις αρχές λειτουργίας και την αξιολόγηση της απόδοσης των ηλιακών κυψελών. Σε διδακτικά και πειραματικά περιβάλλοντα, ο MR447E παρέχει στους μαθητές μια πρακτική και διαισθητική πλατφόρμα που τους επιτρέπει να μετρούν και να αναλύουν άμεσα τις παραμέτρους απόδοσης των ηλιακών κυψελών υπό διαφορετικές συνθήκες φωτισμού, συμπεριλαμβανομένης της τάσης (V), του ρεύματος (I), της ακτινοβολίας (kW/㎡) και της θερμοκρασίας (℃).
Ο σχεδιασμός της συσκευής εστιάζει στην εμπειρία του χρήστη, επιτρέποντας στους μαθητές να χειρίζονται και να συλλέγουν δεδομένα εύκολα. Η απλή διεπαφή λειτουργίας και η κινητικότητα του MR447E διευκολύνουν τους μαθητές να διεξάγουν πρακτικές εργασίες σε εργαστήρια ή εξωτερικούς χώρους, ώστε να κατανοήσουν καλύτερα την πρακτική εφαρμογή της τεχνολογίας ηλιακών κυψελών.
Ο Δοκιμαστής Ηλιακών Μονάδων MR447E δεν είναι μόνο ένα εργαλείο μέτρησης, αλλά και ένας εκπαιδευτικός πόρος που βοηθά τους μαθητές να κατακτήσουν τον σχεδιασμό και την αξιολόγηση της απόδοσης των συστημάτων ηλιακής ενέργειας μέσω πρακτικής μάθησης. Η συσκευή παρέχει αξιόπιστα πειραματικά δεδομένα, υποστηρίζει τους φοιτητές στην επιστημονική εξερεύνηση και τα καινοτόμα πειράματα και διεγείρει το ενδιαφέρον τους για την τεχνολογία ανανεώσιμων πηγών ενέργειας, ειδικά στον τομέα της ηλιακής ενέργειας.
Συνολικά, ο Δοκιμαστής Ηλιακών Μονάδων MR447E είναι ένα ιδανικό εργαλείο για τη διδασκαλία και την εκμάθηση των αρχών και των εφαρμογών των ηλιακών κυψελών. Παρέχει στους φοιτητές μια διαδραστική και πρακτική πλατφόρμα μάθησης για να τους βοηθήσει να δημιουργήσουν ένα πλαίσιο γνώσεων για την ηλιακή τεχνολογία και να θέσουν τα θεμέλια για μελλοντικές σταδιοδρομίες στον τομέα της βιώσιμης ενέργειας.
1.2 Χαρακτηριστικά
Μέτρηση υψηλής ακρίβειας: Το MR447E χρησιμοποιεί αισθητήρες υψηλής ακρίβειας και προηγμένη ηλεκτρονική τεχνολογία για να παρέχει σταθερά και αξιόπιστα αποτελέσματα μέτρησης.
Κινητικότητα: Η συσκευή είναι εξοπλισμένη με κυλίνδρους στο κάτω μέρος για να διευκολύνει την κίνηση σε διαφορετικές θέσεις δοκιμής.
Ρύθμιση συνθηκών δοκιμής: Οι χρήστες μπορούν να προσαρμόσουν τη γωνία και τη θέση της δοκιμής όπως απαιτείται για να επιτύχουν διαφορετικές συνθήκες έντασης φωτός και θερμοκρασίας.
Ανθεκτικότητα: Το MR447E είναι κατασκευασμένο από υλικά υψηλής ποιότητας, εξασφαλίζοντας τη μακροπρόθεσμη ανθεκτικότητα και σταθερότητα της συσκευής.
Ευελιξία: Λόγω της φορητότητάς του, το MR447E μπορεί να χρησιμοποιηθεί σε διαφορετικές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένων εργαστηρίων, εργαστηρίων παραγωγής ή σε εξωτερικούς χώρους.
Καταγραφή δεδομένων: Παρόλο που η ίδια η συσκευή δεν αποθηκεύει απευθείας δεδομένα, οι χρήστες μπορούν να καταγράφουν και να αποθηκεύουν δεδομένα μετρήσεων μέσω εξωτερικών συσκευών για περαιτέρω ανάλυση.
II. Παράμετρος απόδοσης
Τροφοδοσία εισόδου: AC 220V
Συνθήκες λειτουργίας: Θερμοκρασία περιβάλλοντος: -25℃~+55℃, σχετική υγρασία: ≤90%.
Εύρος μέτρησης: Θερμοκρασία: 0…100°C
Τάση: 0…200V
Ρεύμα: 0…20A
Φωτισμός: 0…2kW/㎡
Κλίση: 0…90°
III. Λίστα εξαρτημάτων και λεπτομερής εισαγωγή
3.1 Κύριο μέρος
Όνομα αριθμού
1 Συγκρότημα ηλιακού πάνελ
2 Συγκρότημα μέτρησης έντασης φωτεινής ακτινοβολίας
3 Αισθητήρας θερμοκρασίας
4 Συγκρότημα ηλιακής μέτρησης MR447E
5 Φωτοβολταϊκή μονάδα συνδεδεμένη στο δίκτυο ηλεκτρικής ενέργειας
6 Μονάδα φωτοβολταϊκού ελεγκτή
3.2 Αξεσουάρ
Όνομα αριθμού Ποσότητα
1 Ηλεκτρικό καλώδιο 4mm 2m διπλού άκρου μαύρο 4
2 Ηλεκτρικό καλώδιο 4mm 2m διπλού άκρου μπλε 6
3 Ηλεκτρικό καλώδιο 4mm 2m διπλού άκρου κόκκινο 6
4 Ασφάλεια 3A 5*20 2
5 Γραμμή δοκιμής δεδομένων DIN 1
6 Γραμμή τροφοδοσίας 1
7 Πολυλειτουργικό όργανο μέτρησης γωνίας (με μαγνήτη) 1
8 Ρεοστάτης συρόμενης γραμμής τύπου εξαγωγής 1
9 Γραμμή επικοινωνίας ηλιακού ελεγκτή 1
10 Δίσκος U (με λογισμικό) 1
11 Φορτιστής μπαταρίας 1
IV. Λίστα πειραμάτων
Πείραμα 1 Καταγραφή της χαρακτηριστικής καμπύλης μιας διόδου
Πείραμα 2 Καταγραφή της χαρακτηριστικής καμπύλης μιας ηλιακής μονάδας
Πείραμα 3 Καταγραφή της χαρακτηριστικής καμπύλης μιας ηλιακής μονάδας υπό διαφορετικές ακτινοβολίες
Πείραμα 4 Επίδραση της θερμοκρασίας στη χαρακτηριστική καμπύλη μιας ηλιακής μονάδας
Πείραμα 5 Επίδραση της γωνίας κλίσης στην ισχύ εξόδου μιας ηλιακής μονάδας
Πείραμα 6 Καταγραφή ημερήσιων αλλαγών το καλοκαίρι και τον χειμώνα
Πείραμα 7 Σύνδεση σε σειρά ηλιακών μονάδων
Πείραμα 8 Παράλληλη σύνδεση ηλιακών μονάδων
Πείραμα 9 Σκίαση ηλιακών μονάδων χωρίς διόδους παράκαμψης
Πείραμα 10 Σκίαση ηλιακών μονάδων με διόδους παράκαμψης
Πείραμα 11 Μέτρηση απόδοσης μετατροπέα για φωτοβολταϊκές μονάδες που λειτουργούν σε συστήματα συνδεδεμένα στο δίκτυο
Πείραμα 12 Φωτοβολταϊκές μονάδες που λειτουργούν σε συστήματα απομονωμένου δικτύου
