1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

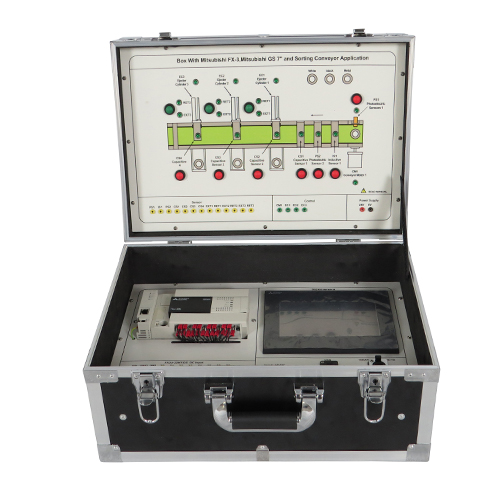

Το κουτί με Mitsubishi FX-3, Mitsubishi GS 7 ιντσών και εφαρμογή ταινιοδρόμου διαλογής είναι ένας πρακτικός εξοπλισμός εκπαίδευσης σχεδιασμένος για τη διδασκαλία ειδικοτήτων όπως η μηχατρονική, ο αυτοματισμός και η ηλεκτρολογία. Το κουτί προσομοιώνει σενάρια βιομηχανικής διαλογής και ενσωματώνει έλεγχο PLC, προσομοιωμένο πνευματικό έλεγχο, προσομοιωμένη ανίχνευση αισθητήρων, προσομοιωμένη κίνηση κινητήρα και τεχνολογίες HMI. Μέσω ενός ανοιχτού σχεδιασμού καλωδίωσης, οι μαθητές μπορούν να ολοκληρώσουν τη σύνδεση κυκλώματος, τη σύνταξη προγράμματος και την αντιμετώπιση προβλημάτων χειροκίνητα, καλλιεργώντας ολοκληρωμένες μηχανικές δυνατότητες.
1.2 Χαρακτηριστικά Προϊόντος
Οι βασικές ηλεκτρικές διεπαφές του κουτιού για εφαρμογή ταινιοδρόμου διαλογής παρέχουν επίσης μπλοκ ακροδεκτών για την κάλυψη των αναγκών της βασικής καλωδίωσης και της κατασκευής σύνθετων συστημάτων.
Το κουτί και ο εξοπλισμός για την εφαρμογή ταινιοδρόμου διαλογής είναι πλήρως διαμορφωμένοι και μπορούν να χρησιμοποιηθούν σε συνδυασμό για την ολοκλήρωση του περιεχομένου πρακτικής εκπαίδευσης διαφόρων μαθημάτων.
Το κουτί για την εφαρμογή ταινιοδρόμου διαλογής υιοθετεί ένα καλό σύστημα προστασίας ασφαλείας.
(4) Το κουτί για την εφαρμογή ταινιοδρόμου διαλογής έχει καλή Φορητότητα, μείωση της κατάληψης χώρου και είναι βολικό για εκπαίδευση σε διαφορετικούς χώρους και περιβάλλοντα.
(5) Το κουτί που χρησιμοποιείται για τον μεταφορέα διαλογής μπορεί να προσομοιώσει σενάρια πραγματικής ζωής, επιτρέποντας στους εκπαιδευόμενους να λάβουν εκπαίδευση σε ένα περιβάλλον εργασίας σχεδόν πραγματικό.
(6) Το κουτί που χρησιμοποιείται για τον μεταφορέα διαλογής μπορεί να παρέχει ένα συστηματικό εκπαιδευτικό πρόγραμμα που καλύπτει τις βασικές γνώσεις, τις μεθόδους λειτουργίας, τη συντήρηση και άλλες πτυχές των εγκαταστάσεων ασφαλείας.
2. Τεχνικές Προδιαγραφές
2.1 Βασικές Τεχνικές Παράμετροι
Τροφοδοσία λειτουργίας
Μονοφασικό τρισύρμα AC220V/50Hz
Θερμοκρασία περιβάλλοντος
-10℃~+40℃
Υγρασία περιβάλλοντος
<85% (25℃)
2.2 Παράμετροι Εξοπλισμού
Διαστάσεις
480mm*320mm*260mm
Βάρος
20kg
3. Ονόματα και Λειτουργίες Στοιχείων Προϊόντος
3.1 Κύριο Σώμα Εξοπλισμού
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Mitsubishi PLC
1
2
Mitsubishi HMI
1
3
Ακροδέκτης S/S
1
4
Ακροδέκτης εισόδου τροφοδοσίας
2
5
Ακροδέκτης εισόδου PLC
16
6
Ακροδέκτης COM
4
7
Ακροδέκτης εξόδου PLC
16
8
Είσοδος τροφοδοσίας HMI
3
9
Είσοδος τροφοδοσίας PLC
3
10
Θύρα USB
1
11
Έξοδος τροφοδοσίας DC 24V
3
12
Θύρα Ethernet
1
13
Διακόπτης τροφοδοσίας
1
ΑΡΙΘ.
Όνομα
Ποσ.
1
Ενδεικτική λυχνία
17
2
Κουμπί ενεργοποίησης/απενεργοποίησης
10
3
Ακροδέκτης εισόδου
13
4
Ακροδέκτης εξόδου
4
5
Ακροδέκτης τροφοδοσίας εισόδου
2
3.2 Αξεσουάρ εξοπλισμού
ΑΡΙΘ.
Όνομα
Ποσ.
1
Καλώδιο δικτύου
1
2
USB
1
3
Καλώδιο USB
1
4
Μαύρο καλώδιο ηλεκτρικής ασφάλειας 1m 2mm
10
5
Κόκκινο καλώδιο ηλεκτρικής ασφάλειας 1m 2mm
10
6
Καλώδιο τροφοδοσίας
1
7
Κίτρινο Καλώδιο ηλεκτρικής ασφάλειας 1m 2mm
15
8
Μπλε καλώδιο ηλεκτρικής ασφάλειας 1m 2mm
5
9
Πράσινο καλώδιο ηλεκτρικής ασφάλειας 1m 2mm
10
3.3 Οθόνη εξοπλισμού
ΑΡΙΘ.
Όνομα
Ποσ.
1
Ένδειξη κατάστασης συμπτυσσόμενου κυλίνδρου
3
2
Ένδειξη κατάστασης εκτεταμένου κυλίνδρου
3
3
Ένδειξη κατάστασης λειτουργίας κυλίνδρου
3
4
Δέσμη 1 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
5
Δέσμη 2 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
6
Δέσμη 3 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
7
Υλικό 1 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
8
Υλικό 2 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
9
Υλικό 3 κουμπί και ένδειξη φωτοηλεκτρικής ανίχνευσης
1
10
Κουμπί και ένδειξη εισόδου
1
11
Ένδειξη λειτουργίας κινητήρα
1
4. Λίστα πειραμάτων διδασκαλίας προϊόντος
(1) Εγκατάσταση και επικοινωνία λογισμικού
(2) Βασικό πείραμα εξοπλισμού
