1. Εισαγωγή προϊόντος
1.1 Περιγραφή προϊόντος

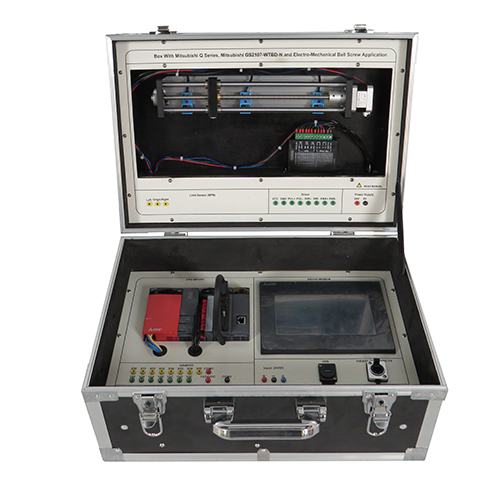

Το MR539E με Mitsubishi σειράς Q, Mitsubishi GS2107-WTBD και κουτί εφαρμογής σφαιρικής βίδας κινητήρα είναι μια πρακτική συσκευή εκπαίδευσης σχεδιασμένη για τη διδασκαλία μηχατρονικής, αυτοματισμού, ηλεκτρολογίας και άλλων ειδικοτήτων. Το κουτί έχει σχεδιαστεί για τεχνολογίες μετάδοσης κινητήρα και HMI. Μέσω του σχεδιασμού ανοιχτής καλωδίωσης, οι μαθητές μπορούν να ολοκληρώσουν τη σύνδεση κυκλώματος, τη σύνταξη προγράμματος και την αντιμετώπιση προβλημάτων μόνοι τους και να καλλιεργήσουν ολοκληρωμένες μηχανικές ικανότητες.
1.2 Χαρακτηριστικά προϊόντος
(1) Οι βασικές ηλεκτρικές διεπαφές του κουτιού εφαρμογής σφαιρικής βίδας κινητήρα παρέχονται με μπλοκ ακροδεκτών για να καλύψουν τις ανάγκες της βασικής καλωδίωσης και της κατασκευής σύνθετων συστημάτων.
(2) Το κουτί εφαρμογής σφαιρικής βίδας κινητήρα και τα εξαρτήματά του είναι πλήρως διαμορφωμένα και μπορούν να χρησιμοποιηθούν σε συνδυασμό για την ολοκλήρωση του περιεχομένου πρακτικής εκπαίδευσης διαφόρων μαθημάτων.
(3) Το κουτί εφαρμογής σφαιρικής βίδας κινητήρα υιοθετεί ένα καλό σύστημα προστασίας ασφαλείας. (4) Το κουτί εφαρμογής σφαιρικής βίδας κινητήρα έχει καλή φορητότητα, μειώνει την κατάληψη χώρου και είναι βολικό για εκπαίδευση σε διαφορετικούς χώρους και περιβάλλοντα.
(5) Το κουτί εφαρμογής σφαιρικής βίδας κινητήρα μπορεί να προσομοιώσει σενάρια πραγματικής ζωής, επιτρέποντας στους μαθητές να εκπαιδευτούν σε ένα περιβάλλον εργασίας που πλησιάζει την πραγματικότητα. (6) Το κουτί εφαρμογής σφαιρικής βίδας κινητήρα μπορεί να παρέχει ένα συστηματικό εκπαιδευτικό μάθημα που καλύπτει τις βασικές γνώσεις των εγκαταστάσεων ασφαλείας, των μεθόδων λειτουργίας, της συντήρησης και άλλων πτυχών.
2. Τεχνικές Προδιαγραφές
2.1 Βασικές Τεχνικές Παράμετροι
Τροφοδοσία λειτουργίας
Μονοφασικό τρισύρμα AC220V/50Hz
Θερμοκρασία περιβάλλοντος
-10℃~+40℃
Υγρασία περιβάλλοντος
<85% (25℃)
2.2 Παράμετροι Εξοπλισμού
Διαστάσεις
480mm*320mm*260mm
Βάρος
20kg
3. Ονόματα και Λειτουργίες Στοιχείων Προϊόντος
3.1 Κύριο Σώμα Συσκευής
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Μονάδα τροφοδοσίας
1
2
Μονάδα CPU
1
3
Μικτή μονάδα εισόδου/εξόδου
1
4
Μονάδα τοποθέτησης
1
5
Μονάδα επικοινωνίας Ethernet
1
6
Mitsubishi HMI
1
7
Ακροδέκτης εισόδου PLC
8
8
Ακροδέκτης εξόδου PLC
7
9
Ακροδέκτης σήματος μονάδας τοποθέτησης
20
10
Ακροδέκτης COM1
1
11
Ακροδέκτης 12V/24VDC
1
12
Ακροδέκτης COM2
1
13
Είσοδος τροφοδοσίας HMI
3
14
Ακροδέκτης μονάδας τροφοδοσίας
4
15
Θύρα USB
1
16
Είσοδος τροφοδοσίας HMI
3
17
Έξοδος τροφοδοσίας DC 24V
3
18
Διακόπτης τροφοδοσίας
1
ΑΡΙΘ.
Όνομα
Ποσ.
1
Αριστερά
1
2
Προέλευση
1
3
Δεξιά
1
4
VCC
1
5
GND
1
6
PUL
2
7
DIR
2
8
EVA
2
9
Ακροδέκτης εισόδου τροφοδοσίας
2
10
Οδηγός βηματικού μοτέρ
1
11
Βηματικός κινητήρας
1
12
Διακόπτης προσέγγισης
3
3.2 Αξεσουάρ εξοπλισμού
ΑΡΙΘ.
Όνομα
Ποσ.
1
Κόκκινο καλώδιο ηλεκτρικής ασφάλειας 2 χιλιοστών 1 μέτρου
10
2
Μπλε καλώδιο ηλεκτρικής ασφάλειας 2 χιλιοστών 1 μέτρου
5
3
Καλώδιο τροφοδοσίας
1
4
Κίτρινο καλώδιο ηλεκτρικής ασφάλειας 2 χιλιοστών 1 μέτρου
5
5
Μαύρο καλώδιο ηλεκτρικής ασφάλειας 2 χιλιοστών 1 μέτρου
10
6
Πράσινο καλώδιο ηλεκτρικής ασφάλειας 2 χιλιοστών 1 μέτρου
10
7
USB
1
8
Καλώδιο δικτύου
1
9
Καλώδιο USB
1
3.3 Οθόνη εξοπλισμού
ΑΡΙΘ.
Όνομα
Ποσ.
1
Ένδειξη Ταχύτητας
1
2
Κουμπί Ρύθμισης Ταχύτητας 10.000
1
3
Κουμπί Ρύθμισης Ταχύτητας 20.000
1
4
Κουμπί Ρύθμισης Ταχύτητας 30.000
1
5
Κουμπί Δεξιάς Στροφής
1
6
Κουμπί Αριστερής Στροφής
1
7
Κουμπί Αρχικής Σελίδας
1
8
Κουμπί Διακοπής
1
9
Δείκτης Δεξιού Ορίου
1
10
Δείκτης Αριστερής Σελίδας
1
11
Δείκτης Αρχικής Σελίδας
1
4. Λίστα Πειραμάτων Διδασκαλίας Προϊόντος
(1) Εγκατάσταση και Επικοινωνία Λογισμικού
(2) Βασικό Πείραμα Εξοπλισμού
