1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

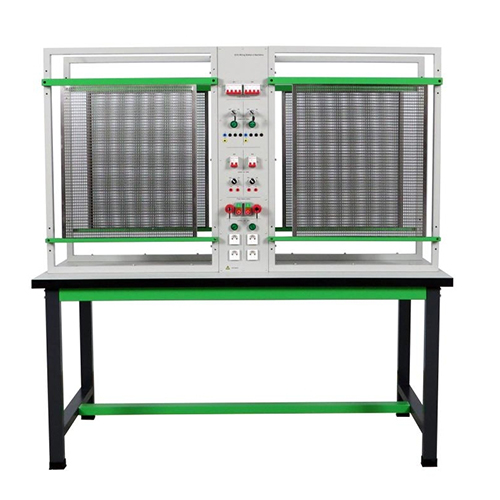

Ο σταθμός καλωδίωσης ECO είναι μια φιλική προς το περιβάλλον συσκευή εκπαίδευσης ηλεκτρικής καλωδίωσης σχεδιασμένη για διδασκαλία, που χρησιμοποιείται κυρίως για την πρακτική διδασκαλία ηλεκτρικού ελέγχου, φωτισμού και άλλων μαθημάτων. Τα βασικά χαρακτηριστικά του είναι τα πράσινα υλικά, τα οικονομικά και ανθεκτικά, τα ασφαλή και βολικά. Στόχος του είναι να βοηθήσει τους μαθητές να κατακτήσουν δεξιότητες όπως η σύνδεση κυκλωμάτων και η αντιμετώπιση προβλημάτων μέσω αρθρωτού σχεδιασμού, μειώνοντας παράλληλα το κόστος διδασκαλίας και τις δυσκολίες συντήρησης.
1.2 Χαρακτηριστικά Προϊόντος
Σχεδιασμός μακράς διαρκείας: ανθεκτικός στη διάβρωση, αντιγηραντικός, μεγάλη διάρκεια ζωής και μειωμένο μακροπρόθεσμο κόστος αντικατάστασης.
Σχεδιασμός εξοικονόμησης ενέργειας: βελτιστοποίηση της δομής του κυκλώματος, μείωση της απώλειας ισχύος και υποστήριξη εκπαίδευσης ασφαλείας χαμηλής τάσης
Πολυλειτουργική υποστήριξη εκπαίδευσης: μπορεί να χρησιμοποιηθεί για τις περισσότερες λειτουργίες κυκλωμάτων καλωδίωσης, όπως λαμπτήρες πυρακτώσεως, λαμπτήρες φθορισμού, διακόπτες αφής, διακόπτες με φωνητικό έλεγχο και άλλα κυκλώματα φωτισμού, καθώς και μια σειρά από εκπαιδεύσεις καλωδίωσης.
Ασφαλές και αξιόπιστο: Το μπλοκ ακροδεκτών ασφαλείας 4 mm που χρησιμοποιείται έχει μεταλλικές επαφές που δεν μπορούν να αγγιχτούν σε κατάσταση μη λειτουργίας, για να αποτραπεί η τυχαία επαφή των μαθητών με αυτό. Ο σταθμός καλωδίωσης είναι κατασκευασμένος από βαφή υψηλής μόνωσης, η οποία δεν γρατζουνιέται εύκολα, έχει ευρύ φάσμα θερμοκρασιών λειτουργίας, είναι ανθεκτικός στη σκόνη και το νερό και αποφεύγει τον κίνδυνο βραχυκυκλωμάτων που προκαλούνται από πιτσίλισμα υγρών και εισχώρηση σκόνης.
Διακόπτης έκτακτης ανάγκης: Ο διακόπτης έκτακτης ανάγκης και ο διακόπτης μπορούν να διακόψουν αποτελεσματικά όλες τις εξόδους. Όταν το κύκλωμα υπερφορτωθεί ή βραχυκυκλωθεί, ο διακόπτης μπορεί να διακόψει αποτελεσματικά την παροχή ρεύματος για να διασφαλίσει την ασφάλεια.
2. Τεχνικές προδιαγραφές
Τεχνικές παράμετροι
Ισχύς εισόδου:
Τριφασικό πεντασύρματο AC380V
Διαστάσεις: 4 τεμάχια πλαίσια 1000mm*750mm
1 τεμάχιο δίσκος επικάλυψης υψηλής θερμοκρασίας 1800mm*750mm
Βάρος: 200kg
3. Ονόματα και λειτουργίες εξαρτημάτων προϊόντος
Αριθμός
Όνομα
Ποσότητα
1
Διακόπτης κυκλώματος
4
2
Διακόπτης με κουμπί
2
3
Ενδεικτική λυχνία εξόδου ισχύος
4
4
Ακροδέκτης ηλεκτρικού καλωδίου ασφαλείας 4 mm
14
5
Διακόπτης με κουμπί
2
6
Κουμπί έναρξης/διακοπής
2
7
Διακόπτης έκτακτης ανάγκης με κλειδί
2
8
Γαλλική πρίζα
4
9
Πλαίσιο πλέγματος
4
4. Όνομα αξεσουάρ προϊόντος και εισαγωγή στη λειτουργία
Αρ.
Όνομα
Ποσ.
1
Πλαστικά κλιπ στερέωσης
600
2
Επίπεδη κεφαλή με αυτοκόλλητο σπείρωμα
600
3
Ηλεκτρικό καλώδιο ασφαλείας 4 mm πράσινο
5
4
Ηλεκτρικό καλώδιο ασφαλείας 4 mm μαύρο
5
5
Ηλεκτρικό καλώδιο ασφαλείας 4 mm κίτρινο
5
6
Ηλεκτρικό καλώδιο ασφαλείας 4 mm διπλού χρώματος
5
7
Ηλεκτρικό καλώδιο ασφαλείας 4 mm
κόκκινο
5
8
Ηλεκτρικό καλώδιο ασφαλείας 4 mm
μπλε
5
5. Λίστα πειραμάτων
1. Βασική χρήση εξοπλισμού
