Εκπαιδευτικό κιτ στην παραγωγή ηλεκτρικής ενέργειας με φωτοβολταϊκά και αιολικά πάρκα, ανανεώσιμες πηγές ενέργειας, ηλιακή φωτοβολταϊκή ενέργεια, εκπαιδευτικός εξοπλισμός, διδακτικός εξοπλισμός

1. Εισαγωγή στον εξοπλισμό
1.1 Επισκόπηση

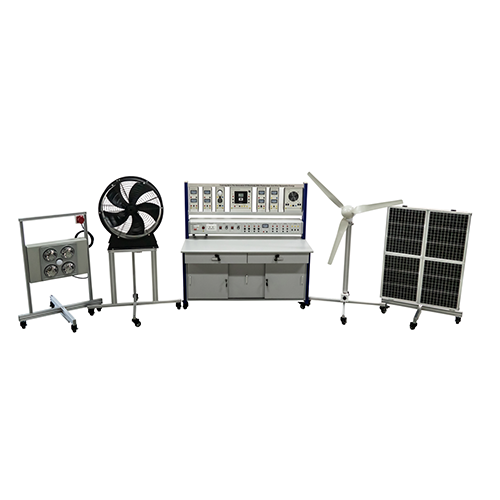

Αυτή η εκπαιδευτική συσκευή και σύστημα μπορεί να προσομοιώσει και να επιδείξει τη διαδικασία παραγωγής αιολικής και ηλιακής ενέργειας, επιτρέποντας στους μαθητές να έχουν μια προκαταρκτική διαισθητική κατανόηση των υβριδικών συστημάτων παραγωγής αιολικής και ηλιακής ενέργειας. Οι ανεμογεννήτριες κινούνται από φυσητήρες και τα ηλιακά πάνελ κινούνται από φώτα υψηλής έντασης. Μέσω σχετικών πειραμάτων, οι μαθητές μπορούν να αναπτύξουν αντίστοιχες γνώσεις και δεξιότητες.
1.2 Χαρακτηριστικά
"Το Renewable Energy Coach έχει σχεδιαστεί για να κατανοεί την παραγωγή ηλεκτρικής ενέργειας από φωτοβολταϊκή, αιολική και ηλιακή ενέργεια."
1. Σύστημα παραγωγής ηλεκτρικής αιολικής ενέργειας: ανεμιστήρας/γεννήτρια/μπαταρία.
2. Φωτοβολταϊκό σύστημα παραγωγής ενέργειας: πηγή φωτός/φωτοβολταϊκό πάνελ/μπαταρία.
3. Το σύστημα ελέγχου περιλαμβάνει: ελεγκτή υβριδικής αιολικής και ηλιακής ενέργειας.
4. Μονάδα φορτίου.
5. Ανεμογεννήτρια: κινείται από ανεμιστήρα για προσομοίωση ανέμου, μεταλλική δομή, οριζόντια ρυθμιζόμενη. Διαστάσεις περίπου: 1500 x 1000 x 1500 mm.
6. Ηλιακοί συλλέκτες: "Μεταλλική δομή/με 4 ηλιακούς συλλέκτες 30 W/επιτρέπει σύνδεση σε σειρά ή παράλληλα." Μέγιστη ονομαστική ισχύς λειτουργίας. Περίπου 30wp / βραχυκύκλωμα περίπου 1,9 A / μέγιστο ρεύμα περίπου 1,7A / τάση ανοιχτού κυκλώματος 18,5V.
7. Φωτοβολταϊκά πάνελ και προσομοιωτής ηλιακού φωτός (4 φώτα) Κατακόρυφος προσανατολισμός/ρυθμιζόμενο μέγεθος, μέγιστο: 1500 x 1000 x 1500 mm.
8. Πάγκος εργασίας: δομή στήλης και μεταλλική στήριξη/υψηλής πυκνότητας/επεξεργασμένο πάνελ για αντοχή σε υψηλές θερμοκρασίες/τροχοί στο κάτω μέρος/έχει 3 πόρτες και 2 συρτάρια/διαστάσεις περίπου: 1400 x 700 x 1500 mm.
10. Τύπος ανεμιστήρα: "Αυτόματα ρυθμιζόμενη αιολική/ονομαστική ισχύς χώρου εργασίας από 200 έως 500 watt/μέγιστη ταχύτητα περίπου 40 μέτρα/δευτερόλεπτο".
11. Μπαταρία: 4 τεμάχια 12V / 8 AH / επιτρέπεται η σύνδεση σε σειρά ή παράλληλα.
13. Μετατροπέας: "Είσοδος 12V/24V, έξοδος 220V./Μέγιστη ισχύς εξόδου 600W (μέγιστη ισχύς 1000W)."

2. Τεχνικές παράμετροι
1. Τροφοδοσία εισόδου: AC220V±5%.
2. Συσκευή παραγωγής αιολικής ενέργειας: Η μονάδα ανεμιστήρα υιοθετεί δομή προφίλ αλουμινίου και ο φυσητήρας μπορεί να περιστραφεί και να ρυθμιστεί κατά 360 μοίρες στην οριζόντια κατεύθυνση.
3. Συσκευή παραγωγής ηλιακής ενέργειας: Δομή από κράμα αλουμινίου, η γωνία του φωτοβολταϊκού πάνελ είναι ρυθμιζόμενη και η προσομοιωμένη πηγή φωτός μπορεί να ρυθμιστεί κατά 120 μοίρες στην κάθετη κατεύθυνση.
4. Διαστάσεις της πλατφόρμας εκπαίδευσης: δομή πλαισίου από προφίλ αλουμινίου, μορφή μονάδας κρεμαστού κουτιού από κράμα αλουμινίου, με καθολικούς τροχούς στο κάτω μέρος, συνολικές διαστάσεις 1400mm × 700mm × 1500mm (μήκος, πλάτος και ύψος), περίπου 150KG.
5. Συνθήκες εργασίας: ±5% θερμοκρασία -10~+40℃· θερμοκρασία ≤80℃.
6. Αέρας περιβάλλοντος: δεν περιέχει διαβρωτικά, εύφλεκτα αέρια ή μεγάλες ποσότητες αγώγιμης σκόνης.
3. Λίστα εξαρτημάτων και λεπτομερής εισαγωγή
3.1 Κύριο μέρος:
Χωρίς όνομα
1 Ανεμογεννήτριες
2 ηλιακό πάνελ
3 Πυράντοχο γραφείο
4 ανεμιστήρας
5 προσομοιωμένη ηλιακή λάμπα
6 Θύρα εισόδου τροφοδοσίας
3.2 Μέρος του τροφοδοτικού:
Χωρίς όνομα Ποσότητα
1 Διακόπτης κυκλώματος 2p με προστασία από διαρροές 1
2 Δείκτης τροφοδοσίας 1
3 υποδοχή έξι οπών 2
4 Προσομοιωμένος διακόπτης ταχύτητας πηγής αέρα 1
5 Αναλογικός διακόπτης έντασης πηγής φωτός 1
6 Μπαταρία DC 12V 4 ομάδες
7 Βολτόμετρο DC 30V 1
8 Θύρα ηλιακού φωτοβολταϊκού πάνελ 4 ομάδες
9 Θύρα ανεμογεννήτριας 3
3.3 Αξεσουάρ
Χωρίς όνομα Ποσότητα
1 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο διπλού χρώματος 5
2 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο μπλε 5
3 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μπεζ 5
4 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο κόκκινο 10
5 Καλώδιο σύνδεσης ασφαλείας 4mm 1 μέτρο μαύρο 10
6 ψηφιακό πολύμετρο 1
7 φορτιστής 1
8 Λογισμικό (CD) 1
9 γραμμή επικοινωνίας 1
10 Ασφάλεια 30A 4
11 Ασφάλεια 10A 4
12 Ασφάλεια 5A 4
13 εργαλεία ηλεκτρολόγου 1
14 καλώδιο σύνδεσης 4
4. Λίστα πειραμάτων
Πείραμα 1 Χαρακτηριστικά φόρτισης μπαταρίας και προστασία από εκφόρτιση
Πείραμα 2 Εκπαίδευση συστήματος παραγωγής οικιακής ενέργειας Πείραμα εκπαίδευσης σύνδεσης
Πείραμα 3 Βασικές αρχές πειράματος μετατροπέα
Πείραμα 4 Πείραμα δοκιμής τάσης ανοιχτού κυκλώματος φωτοβολταϊκού πάνελ
Πείραμα 5 πείραμα προσομοίωσης συστήματος παραγωγής αιολικής ενέργειας
Πείραμα 6 Σειριακά και παράλληλα πειράματα φωτοβολταϊκών πάνελ
Πείραμα 7 Πείραμα μέτρησης μέγιστης ισχύος φωτοβολταϊκών πάνελ υπό διαφορετικές συνθήκες φωτισμού
Πείραμα 8 Πείραμα ελέγχου φόρτισης αιολικής ενέργειας
Πείραμα 9 Μετατροπέας τροφοδοσίας ισχύος Πείραμα φορτίου AC
Πείραμα 10 Πείραμα άμεσου φορτίου συστήματος παραγωγής αιολικής ενέργειας
Πείραμα 11 Πείραμα σχετικά με την επίδραση των αλλαγών ταχύτητας ανέμου στο σύστημα παραγωγής αιολικής ενέργειας
Πείραμα 12 Πείραμα αρχής συστήματος μηχανικής προστασίας περιορισμού ταχύτητας συστήματος παραγωγής αιολικής ενέργειας
Πείραμα 13 Πείραμα Αρχής Συστήματος Προστασίας Ηλεκτρονικού Ελέγχου Περιορισμού Ταχύτητας Συστήματος Παραγωγής Αιολικής Ενέργειας
Πείραμα 14 Πείραμα προστασίας από υπερφόρτωση ανεμιστήρα
Πείραμα 15 Πείραμα προστασίας από υπερφόρτωση ανεμιστήρα
Πείραμα 16 Πείραμα καμπύλης παραγωγής αιολικής ενέργειας σε διαφορετικές ταχύτητες
Πείραμα 17 Πείραμα ανίχνευσης κατάστασης ανέμου
Πείραμα 18 Πείραμα ανεξάρτητου συστήματος ανεμιστήρων
