Κινητός Διδακτικός Πάγκος για τη Μελέτη Φωτοβολταϊκών Συστημάτων, Ηλιακού Φ/Β Εκπαιδευτή, Διδακτικού Εξοπλισμού, Εξοπλισμού Διδασκαλίας

1 Εισαγωγή στον εξοπλισμό
1.1 Επισκόπηση

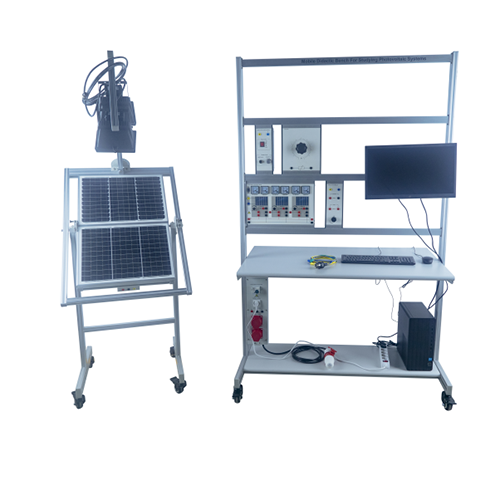

Μια κινητή πλατφόρμα διδασκαλίας για τη μελέτη φωτοβολταϊκών συστημάτων, που περιλαμβάνει ένα πλαίσιο αλουμινίου. Το πλαίσιο αλουμινίου διαθέτει μια μονάδα ελέγχου φωτισμού, μια μονάδα φορτίου, μια μονάδα ελέγχου ηλιακού πάνελ και μια μονάδα εξόδου σήματος από πάνω προς τα κάτω. Η μονάδα εισόδου σήματος Το κάτω μέρος της μονάδας εξόδου είναι εξοπλισμένο με μια θύρα USB για σύνδεση σε έναν υπολογιστή με όλο το λογισμικό που απαιτείται για την αποσφαλμάτωση της συσκευής.
Μια μονάδα ηλιακής προσομοίωσης πηγής φωτός και ένα ηλιακό φωτοβολταϊκό πάνελ παρέχονται στη μία πλευρά του πλαισίου αλουμινίου. Το ηλιακό φωτοβολταϊκό πάνελ βρίσκεται ακριβώς κάτω από την ηλιακή προσομοίωση πηγής φωτός και βρίσκεται στο ίδιο οριζόντιο επίπεδο.
Το κάτω μέρος του πλαισίου αλουμινίου είναι επίσης εξοπλισμένο με μια μονάδα τροφοδοτικού και διάφορες μονάδες συνεργάζονται μεταξύ τους για να ολοκληρώσουν τους διδακτικούς στόχους αυτού του προϊόντος.
1.2 Χαρακτηριστικά
(1) Η πλατφόρμα εκπαίδευσης υιοθετεί μια δομή πλαισίου από προφίλ αλουμινίου, η οποία είναι απλή και κομψή στο σύνολό της. Είναι εξοπλισμένη με τροχούς γενικής χρήσης στο κάτω μέρος και μπορεί να κινηθεί με ευελιξία.
(2) Ο συνδυασμός λογισμικού και υλικού μπορεί να ολοκληρώσει το εκπαιδευτικό περιεχόμενο σε μια ποικιλία θεμάτων.
(3) Η πλατφόρμα εκπαίδευσης διαθέτει ένα καλό σύστημα προστασίας ασφαλείας. 2 Τεχνικές παράμετροι
Τροφοδοσία εισόδου: μονοφασική τριφασική 220V, 50Hz
Μέγεθος: 1250mmx700mmx1995mm
Βάρος: <133kg
Θερμοκρασία περιβάλλοντος: -10℃~+40℃
Σχετική υγρασία: <85% (25℃)
3 Λίστα εξαρτημάτων και λεπτομερής εισαγωγή
3.1 Κύριο μέρος
Αριθ. Ονομασίας
1 Πλαίσιο αλουμινίου
2 Μονάδα ελέγχου φωτισμού
3 Μονάδα φόρτωσης
4 Μονάδα φόρτωσης
5 Μονάδα εισόδου σήματος
6 Μονάδα αναλογικής πηγής φωτός
7 ηλιακό φωτοβολταϊκό πάνελ
8 Μονάδα τροφοδοτικού
9 υπολογιστής
10 Τροχός γενικής χρήσης

3.2 Αξεσουάρ
Αριθ. Ονομασίας Ποσότητα
1 ψηφιακό πολύμετρο 2
2 Πρίζα ασφαλείας 4mm με πρίζα (μαύρη) 6
3 Πρίζα ασφαλείας 4mm με πρίζα (κόκκινη) 6
4 Πρίζα ασφαλείας 4mm με πρίζα (μπλε) 8
5 Πρίζα ασφαλείας 4mm με πρίζα (κίτρινη) 8
6 Πρίζα ασφαλείας 4mm με πρίζα (δίχρωμη) 3
7 Καλώδιο σύνδεσης ασφαλείας 4mm (μπλε) 4
8 Καλώδιο σύνδεσης K4 (κίτρινο) 4
9 Καλώδιο USB 1
4 Λίστα πειραμάτων
Πείραμα 1 Πείραμα δοκιμής τάσης ανοιχτού κυκλώματος ηλιακού συλλέκτη
Πείραμα 2 Πείραμα δοκιμής ρεύματος βραχυκυκλώματος ηλιακού συλλέκτη
Πείραμα 3 Πείραμα δοκιμής σημείου μέγιστης ισχύος ηλιακού συλλέκτη
Πείραμα 4 Πείραμα μέτρησης απόδοσης μετατροπής ηλιακού συλλέκτη
Πείραμα 5 Πείραμα δοκιμής αντοχής ηλιακού συλλέκτη
Πείραμα 6 Πείραμα δοκιμής χαρακτηριστικών ηλιακού συλλέκτη I-V ή P-V
Πείραμα 7 Πείραμα δοκιμής χαρακτηριστικών βολτ-αμπέρ σκότους ηλιακών συλλεκτών
Πείραμα 8 Πείραμα δοκιμής τάσης ανοιχτού κυκλώματος σειράς ηλιακών συλλεκτών
Πείραμα 9 Πείραμα δοκιμής ρεύματος βραχυκυκλώματος σειράς ηλιακών συλλεκτών
Πείραμα 10 Πείραμα δοκιμής τάσης ανοιχτού κυκλώματος παράλληλου ηλιακού συλλέκτη
Πείραμα 11 Πείραμα δοκιμής κυκλώματος παράλληλου βραχυκυκλώματος ηλιακών συλλεκτών
Πείραμα 12 Πείραμα δοκιμής χαρακτηριστικών φορτίου ηλιακού συλλέκτη
Πείραμα 13 Πείραμα δοκιμής λογισμικού
