1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος
Οι ανανεώσιμες πηγές ενέργειας περιλαμβάνουν την ηλιακή ενέργεια, την αιολική ενέργεια, την ενέργεια υδρογόνου κ.λπ. Μπορούν να ανακυκλωθούν στη φύση και αποτελούν μια ανεξάντλητη πηγή ενέργειας.

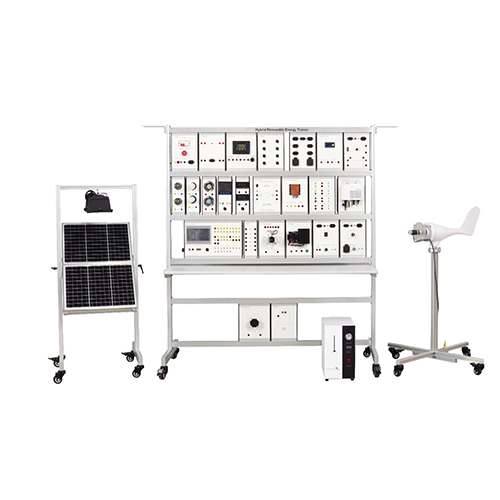

Το MR1002R Hybrid Renewable Energy Trainer είναι μια συσκευή που χρησιμοποιείται για την εκμάθηση διαφόρων μορφών αξιοποίησης ανανεώσιμων πηγών ενέργειας. Το προϊόν μπορεί να διδάξει και να επιδείξει τρεις διαφορετικούς τύπους μορφών αξιοποίησης ανανεώσιμων πηγών ενέργειας, δηλαδή την ηλιακή ενέργεια, την αιολική ενέργεια και την ενέργεια υδρογόνου. Η ηλιακή ενέργεια μπορεί να χρησιμοποιήσει προσομοιωμένες πηγές φωτός (λαμπτήρες αλογόνου) για παραγωγή ενέργειας, διδασκαλία αιολικής ενέργειας σε μορφή χωρίς πτερύγια και γεννήτριες υδρογόνου και κυψέλες καυσίμου υδρογόνου για διδασκαλία παραγωγής ενέργειας. Το προϊόν παρέχει μια ποικιλία συσκευών μέτρησης φορτίου και ισχύος, οι οποίες μπορούν να χρησιμοποιηθούν για μια ποικιλία ενδιαφερόντων πειραμάτων. Έχουμε επίσης προσθέσει ψηφιακές λειτουργίες στο προϊόν, οι οποίες μπορούν να λάβουν πειραματικά δεδομένα σε πραγματικό χρόνο μέσω υπολογιστή, όπως τάση ή ρεύμα, ακόμη και τηλεχειρισμό προϊόντος.
1.2 Χαρακτηριστικά Προϊόντος
1. Το προϊόν είναι όμορφο, ατμοσφαιρικό, στιβαρό και ανθεκτικό.
2. Το προϊόν είναι εξοπλισμένο με ένα πλήρες σύνολο πειραματικών ενοτήτων, οι οποίες μπορούν να χρησιμοποιηθούν για πλούσια και ενδιαφέροντα διδακτικά πειράματα.
3. Το προϊόν έχει εξαιρετικό σχεδιασμό ασφαλείας.
4. Το προϊόν υποστηρίζει ψηφιοποίηση και τηλεχειρισμό.
2. Τεχνικές προδιαγραφές
2.1 Τεχνικές παράμετροι
Παράμετροι κύριας τροφοδοσίας: AC220V 50-60Hz
Τάση μπαταρίας: DC12V
Παράμετροι φωτοβολταϊκού πάνελ: τάση DC12V· ισχύς 30W· μέγεθος 520*410
Ρυθμιζόμενη αντίσταση δίσκου: αντίσταση 0-1KΩ· ισχύς 100W
Παράμετροι μετατροπέα: είσοδος DC12V· έξοδος AC220V 50HZ· ισχύς 500W~1000W
Παράμετροι μετατροπέα συνδεδεμένου σε μικροδίκτυο: τάση AC220V· ισχύς 300W
Παράμετροι ηλιακού ελεγκτή: τύπος PWM· τάση 12/24V· ρεύμα 10A
Παράμετροι κυψέλης καυσίμου: ισχύς 30W· τάση 7-8V
Παράμετροι γεννήτριας υδρογόνου: ρυθμός 300ml/min
Παράμετροι προσομοίωσης ηλιακής πηγής φωτός: ισχύς 500W·
Παράμετροι ανεμογεννήτριας: έξοδος τριφασικό AC12V· ισχύς 200W·
Παράμετροι ελεγκτή ανεμογεννήτριας: είσοδος τριφασικό AC12V· ισχύς 200W· έξοδος DC12V·
Συνθήκες περιβάλλοντος εργασίας: θερμοκρασία περιβάλλοντος -10℃~+40℃, σχετική υγρασία <85% (25℃). 2.2 Διαστάσεις και βάρος
Διαστάσεις 1:1680mm*870mm*2010mm
Βάρος 1:174kg
Διαστάσεις 2:1150mm*960mm*1570mm
Βάρος 2:82kg
3. Στοιχείο προϊόντος
3.1 Κύριο μέρος προϊόντος
Αριθμός ονόματος
1 Μονάδα ισχύος
2 Μονάδα εξόδου DC 24V
3 Φωτοβολταϊκός ελεγκτής
4 Μονάδα διασύνδεσης RS485RS485
5 Μονάδα διασύνδεσης AC220VAC220V
6 Ρυθμιζόμενο τροφοδοτικό DC 0-36V
7 Μονάδα προσομοίωσης φωτοβολταϊκού πάνελ
8 Μονάδα λαμπτήρα πυρακτώσεως φορτίου AC
9 Μονάδα λαμπτήρα εξοικονόμησης ενέργειας φορτίου AC
10 Μονάδα φορτίου DC
11 Μονάδα μετρητή πολλαπλών λειτουργιών μονοφασικού τύπου
12 Μονάδα μέτρησης AC/DC
13 Μονάδα μετατροπέα
14 Ελεγκτής παραγωγής αιολικής ενέργειας
15 Μονάδα μέτρησης απομόνωσης
16 Μετατροπέας συνδεδεμένος στο μικροδίκτυο
17 Μονάδα συλλογής δεδομένων
18 Μονάδα μονοκατευθυντικής διόδου
19 Ηλεκτρονικό ποτενσιόμετρο
20 Κυψέλη καυσίμου υδρογόνου
21 Μονάδα ελέγχου κινητήρα προσομοίωσης αιολικής ενέργειας
22 Μονάδα ελέγχου πηγής προσομοίωσης ηλιακού φωτός
23 Χειροκίνητα ρυθμιζόμενη μεταβλητή αντίσταση
24 Μονάδα μπαταρίας DC12V
25 Γεννήτρια υδρογόνου
26 Ανεμογεννήτρια
27 Προσομοίωση ηλιακής πηγής φωτός
28 Φωτοβολταϊκό πάνελ
3.2 Αξεσουάρ προϊόντος
Αρ. Όνομα
1 Γραμμή επικοινωνίας RS485
2 Γραμμή τροφοδοσίας με ακίδες
3 Γραμμή σύνδεσης τροφοδοσίας
4 Γραμμή δεδομένων USB
5 Μονάδα flash USB λογισμικού
6 Καλώδιο σύνδεσης ασφαλείας 2 mm
7 Καλωδίωση για μετατροπέα συνδεδεμένο στο δίκτυο
8 Κίτρινο καλώδιο σύνδεσης ασφαλείας 4 mm
9 Κόκκινο καλώδιο σύνδεσης ασφαλείας 4 mm
10 Σωλήνας αερίου
11 Μαύρο καλώδιο σύνδεσης ασφαλείας 4 mm
12 Μπλε καλώδιο σύνδεσης ασφαλείας 4 mm
13 Πράσινο καλώδιο σύνδεσης ασφαλείας 4 mm
14 Καλώδιο σύνδεσης ασφαλείας μήκους 4 mm
15 Δοσομετρικό κύπελλο
16 Στερεό KOH
4. Λίστα διαμόρφωσης προϊόντος
Αρ. Όνομα Ποσότητα
1 Μονάδα ισχύος 1
2 Μονάδα εξόδου DC 24V 1
3 Φωτοβολταϊκός ελεγκτής 1
4 Μονάδα διασύνδεσης RS485 1
5 Μονάδα διασύνδεσης AC220V 1
6 Ρυθμιζόμενο τροφοδοτικό DC 0-36V 1
7 Μονάδα προσομοίωσης φωτοβολταϊκού πάνελ 1
8 Μονάδα λαμπτήρα πυρακτώσεως φορτίου AC 1
9 Μονάδα λαμπτήρα εξοικονόμησης ενέργειας φορτίου AC 1
10 Μονάδα φορτίου DC 1
11 Μονάδα μετρητή πολλαπλών λειτουργιών μονοφασικού τύπου 1
12 Μονάδα μέτρησης AC και DC 1
13 Μονάδα μετατροπέα 1
14 Ελεγκτής παραγωγής αιολικής ενέργειας 1
15 Μονάδα μέτρησης απομόνωσης 1
16 Μετατροπέας συνδεδεμένος στο μικροδίκτυο 1
17 Μονάδα συλλογής δεδομένων 1
18 Μονάδα μονοκατευθυντικής διόδου 1
19 Ηλεκτρονικό ποτενσιόμετρο 1
20 Κυψέλη καυσίμου υδρογόνου 1
21 Μονάδα ελέγχου κινητήρα αιολικής ενέργειας με προσομοίωση 1
22 Μονάδα ελέγχου πηγής ηλιακού φωτός με προσομοίωση 1
23 Ρεοστάτης με χειροκίνητη ρύθμιση 1
24 Καλώδιο επικοινωνίας RS485 9
25 Καλώδιο τροφοδοσίας βύσματος τριών πυρήνων βρετανικού προτύπου 1
26 Καλώδιο τροφοδοσίας σε σχήμα ακίδας 7
27 Καλώδιο δεδομένων USB 1
28 Μονάδα flash USB λογισμικού 1
29 Πράσινο καλώδιο σύνδεσης ασφαλείας 2 mm 16
30 Καλωδίωση μετατροπέα συνδεδεμένου στο δίκτυο 2
31 Κίτρινο καλώδιο σύνδεσης ασφαλείας 4 mm 5
32 Κόκκινο καλώδιο σύνδεσης ασφαλείας 4 mm 5
33 Σωλήνας αέρα 1
34 Μαύρο καλώδιο σύνδεσης ασφαλείας 4 mm 5
35 Μπλε καλώδιο σύνδεσης ασφαλείας 4 mm 5
36 Πράσινο καλώδιο σύνδεσης ασφαλείας 4 mm 5
37 Καλώδιο σύνδεσης ασφαλείας μήκους 4 mm (κόκκινο και μαύρο) 2
38 Δοσομετρικό κύπελλο 1
39 Στερεό KOH 2
5.Λίστα πειραμάτων διδασκαλίας προϊόντων
(1) Πείραμα παραγωγής ενέργειας από κυψέλες καυσίμου υδρογόνου
(2) Πείραμα ηλεκτρονικού ποτενσιόμετρου
(3) Σε χειροκίνητη λειτουργία, χρήση φωτοβολταϊκών πάνελ για την εκτέλεση πειράματος εξόδου DC
(4) Σε λειτουργία PC, χρήση φωτοβολταϊκών πάνελ για την εκτέλεση πειράματος εξόδου DC
(5) Όταν η ένταση του φωτός είναι ασθενής, αυτόματη μετάβαση σε πείραμα κατάστασης μετατροπέα εκτός δικτύου
(6) Πείραμα παραγωγής ενέργειας με μετατροπέα συνδεδεμένο στο δίκτυο
(7) Σε χειροκίνητη λειτουργία, χρήση ανεμογεννήτριας για την εκτέλεση πειράματος εξόδου DC
(8) Σε χειροκίνητη λειτουργία, χρήση ανεμογεννήτριας για την εκτέλεση πειράματος φόρτισης μπαταρίας
(9) Σε λειτουργία PC, χρήση ανεμογεννήτριας για την εκτέλεση πειράματος φόρτισης μπαταρίας
(10) Πείραμα συλλογής αριθμητικών τιμών μονάδας μέτρησης AC και DC μέσω λογισμικού PC
(11) Πείραμα συλλογής αριθμητικών τιμών μονάδας μέτρησης AC και DC μέσω λογισμικού PC
(12) Πείραμα συλλογής αριθμητικών τιμών μονάδας μέτρησης απομόνωσης μέσω λογισμικού PC
(13) Πείραμα εξαγωγής δεδομένων που συλλέχθηκαν μέσω λογισμικού PC
