1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

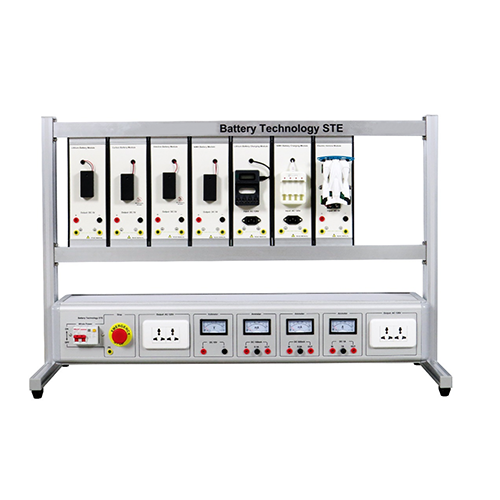

Στο πλαίσιο της αυξανόμενης σημασίας των ανανεώσιμων πηγών ενέργειας και των ηλεκτρικών οχημάτων, το θέμα της τεχνολογίας μπαταριών αποκτά ολοένα και μεγαλύτερη σημασία στην επαγγελματική εκπαίδευση.
Η συσκευή είναι εξοπλισμένη με μπαταρίες μιας χρήσης και επαναφορτιζόμενες μπαταρίες. Το φορτίο ισχύος τροφοδοτείται από την μπαταρία. Το βολτόμετρο παρακολουθεί την τάση της μπαταρίας. Εάν η μπαταρία είναι χαμηλή, μπορεί να φορτιστεί από τη μονάδα φόρτισης.
1.2 Χαρακτηριστικά Προϊόντος
1. Σταθερή τάση: Κατά τη διαδικασία εκφόρτισης, η μπαταρία άνθρακα μπορεί να παρέχει μια σχετικά σταθερή τάση
2. Επαναφορτιζόμενη: Οι μπαταρίες NiMH και οι μπαταρίες λιθίου μπορούν να επαναφορτιστούν και να χρησιμοποιηθούν επανειλημμένα
3. Ισχυρή περιβαλλοντική προσαρμοστικότητα: Οι μπαταρίες άνθρακα έχουν ισχυρή προσαρμοστικότητα στο περιβάλλον και μπορούν να λειτουργήσουν σε ένα ευρύ φάσμα θερμοκρασιών
4. Προστασία του περιβάλλοντος: Οι μπαταρίες λιθίου δεν περιέχουν επιβλαβείς ουσίες και είναι φιλικές προς το περιβάλλον.
5. Μεγάλη διάρκεια ζωής: Σε περίπτωση χαμηλής εκφόρτισης ρεύματος, οι αλκαλικές μπαταρίες έχουν μεγαλύτερη διάρκεια ζωής.
6. Χαμηλό ποσοστό αυτοεκφόρτισης: Οι μπαταρίες λιθίου έχουν λιγότερες απώλειες ισχύος όταν δεν χρησιμοποιούνται.
2. Τεχνικές προδιαγραφές
2.1 Τεχνικές παράμετροι
Τροφοδοσία εξοπλισμού: AC110V
Φορτιστής: AC110V/AC220V-5V2A
2.2 Διαστάσεις και βάρος
Διαστάσεις: 1100mm×450mm×800mm
Βάρος: <38kg
3. Ονόματα εξαρτημάτων προϊόντος και εισαγωγή στη λειτουργία τους.
3.1 Κύριο μέρος προϊόντος.
Αρ. Όνομα.
1 Μονάδα μπαταρίας λιθίου.
2 Μονάδα μπαταρίας άνθρακα.
3 Μονάδα αλκαλικής μπαταρίας.
4 Μονάδα μπαταρίας NiMH.
5 Μονάδα φόρτισης μπαταρίας λιθίου.
6 Μονάδα φόρτισης μπαταρίας NiMH.
7 Μονάδα φορτίου τετρακίνητου οχήματος.
3.2 Ηλεκτρικό μέρος προϊόντος.
Αρ. Όνομα.
1 Διακόπτης κυκλώματος.
2 Διακόπτης διακοπής έκτακτης ανάγκης.
3 Πρίζα.
4 Βολτόμετρο DC (50V)
5 Αμπερόμετρο DC (100mA)
6 Αμπερόμετρο DC. (500mA)
7 Αμπερόμετρο DC (1A)
3.3 Αξεσουάρ προϊόντος
Αρ. Όνομα
1 Μπαταρία ξηρού στοιχείου άνθρακα Νο. 5
2 Αλκαλική μπαταρία Νο. 5
3 Ηλεκτρικό καλώδιο ασφαλείας 4 mm (διπλό)
4 Ηλεκτρικό καλώδιο ασφαλείας 4 mm (κόκκινο)
5 Ηλεκτρικό καλώδιο ασφαλείας 4 mm (μαύρο)
6 Ασφάλεια (5A)
7 Ασφάλεια (1A)
8 Εσωτερικός ελεγκτής αντίστασης
9 Αμερικανικό καλώδιο τροφοδοσίας
4. Λίστα διαμόρφωσης προϊόντος
Αρ. Όνομα Ποσότητα
1 Μονάδα μπαταρίας λιθίου 1
2 Μονάδα μπαταρίας NiMH 1
3 Μονάδα αλκαλικής μπαταρίας 1
4 Μονάδα μπαταρίας άνθρακα 1
5 Μονάδα φόρτισης μπαταρίας λιθίου 1
6 Μονάδα φόρτισης μπαταρίας NiMH 1
7 Μονάδα φορτίου τετρακίνησης 1
8 Διακόπτης κυκλώματος 1
9 Διακόπτης διακοπής έκτακτης ανάγκης 1
10 Πρίζα 2
11 Βολτόμετρο DC (50V) 1
12 Αμπερόμετρο DC (100mA) 1
13 Αμπερόμετρο DC (500mA) 1
14 Αμπερόμετρο DC (1A) 1
15 Μπαταρία ξηρού άνθρακα AA 4
16 Αλκαλική μπαταρία AA 4
17 Κουτί αποθήκευσης μπαταριών AA 4
18 Ηλεκτρικό καλώδιο ασφαλείας 4mm (διπλό) 5
19 Ηλεκτρικό καλώδιο ασφαλείας 4mm (κόκκινο) 10
20 Ηλεκτρικό καλώδιο ασφαλείας 4mm (μαύρο) 10
21 Ασφάλεια (5A) 1
22 Ασφάλεια (1A) 10
23 Ελεγκτής εσωτερικής αντίστασης 1
24 Αμερικανικό καλώδιο τροφοδοσίας 2
5. Λίστα πειραμάτων διδασκαλίας προϊόντων
(1) Πείραμα εκφόρτισης αλκαλικής μπαταρίας
(2) Πείραμα εκφόρτισης μπαταρίας λιθίου
(3) Πείραμα φόρτισης μπαταρίας λιθίου
(4) Πώς να προσδιορίσετε τη μέγιστη διάρκεια ζωής της μπαταρίας
