1. Εισαγωγή προϊόντος
1.1 Περιγραφή προϊόντος

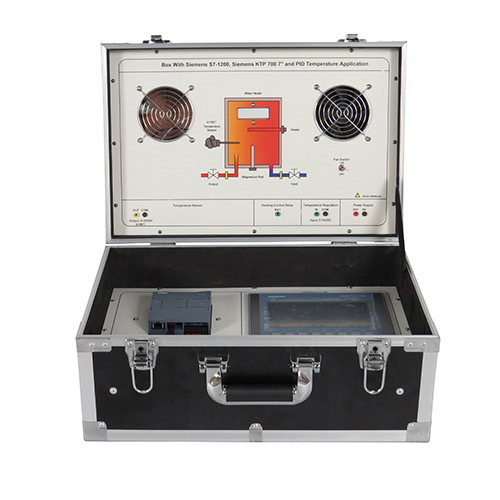

Πρόκειται για ένα σύστημα διδασκαλίας και εκπαίδευσης Siemens S7-1200 ενσωματωμένο σε μια βαλίτσα. Ο πυρήνας του διαθέτει μια CPU 1211C και ένα KTP700 PN HMI. Το σύστημα οδηγεί έναν κεραμικό θερμαντήρα PTC σταθερής θερμοκρασίας 24V για να παράγει αλλαγές θερμοκρασίας, οι οποίες ανιχνεύονται σε πραγματικό χρόνο από έναν αισθητήρα θερμοκρασίας PT100 (τσιπ RTD). Η υψηλής ακρίβειας λήψη δεδομένων και ο έλεγχος εξόδου υλοποιούνται μέσω μιας μονάδας PLC. Οι μαθητές μπορούν να παρατηρήσουν τη δυναμική της θερμοκρασίας στο HMI σε ένα ήσυχο και ασφαλές περιβάλλον, εμβαθύνοντας την κατανόησή τους για τις αρχές ελέγχου PID και τις πρακτικές δεξιότητες βιομηχανικού αυτοματισμού.
1.2 Χαρακτηριστικά προϊόντος
Αυτό το σύστημα ενσωματώνει ένα PLC βιομηχανικής ποιότητας (1211C CPU) και ένα KTP700 PN HMI σε μια βαλίτσα, δημιουργώντας ένα κύκλωμα ελέγχου θερμοκρασίας κλειστού βρόχου (συμπεριλαμβανομένου ενός θερμαντήρα PTC σταθερής θερμοκρασίας και ενός Αισθητήρας PT100 υψηλής ακρίβειας) που τροφοδοτείται από ασφαλή τάση 24V. Αυτό το σύστημα παρέχει ένα ασφαλές και ήσυχο περιβάλλον για τους μαθητές, ώστε να παρατηρούν οπτικά τη δυναμική της θερμοκρασίας και τα αποτελέσματα του ελέγχου PID μέσω του HMI, καθιστώντας το ιδανική πλατφόρμα για εις βάθος μελέτη των αρχών ελέγχου PID και βασικών πρακτικών δεξιοτήτων βιομηχανικού αυτοματισμού.
2. Τεχνικές Προδιαγραφές
2.1 Βασικές Τεχνικές Παράμετροι
Τροφοδοσία λειτουργίας
Μονοφασικό 3-σύρμα 220V
50Hz
Περιβάλλον εργασίας (συνιστάται)
Θερμοκρασία: 0°C έως 60°C
Υψόμετρο: -1000m έως 2000m
2.2 Παράμετροι Εξοπλισμού
Διαστάσεις
477mm*315mm*260mm
Βάρος
<15kg
3. Εισαγωγή Προϊόντος
3.1 Κύριο Σώμα Προϊόντος
ΑΡΙΘ.
Όνομα
Ποσ.
1
Παράθυρο
1
2
Τροφοδοσία και Μέρος Ελέγχου
1
3
Μέρος Εκτέλεσης
1
3.2 Μονάδα Προϊόντος ενότητα
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Siemens S7-1200 1211C
1
2
Αναλογική μονάδα Siemens
1
3
Siemens HMI
KTP700 PN
1
4
Επέκταση αναλογικής εξόδου Siemens
1
5
Ανεμιστήρας αξονικής ροής
1
6
Ενδιάμεσο ρελέ
1
3.3 Αξεσουάρ προϊόντος
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Τριπολικό καλώδιο τροφοδοσίας (3 x 0,75 ίντσες) (1,5 m)
1
2
Καλώδιο ηλεκτρικής ασφάλειας 2mm
10
3
Καλώδιο ηλεκτρικής ασφάλειας 2mm
10
4
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
5
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
6
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
7
Καλώδιο δικτύου
1
8
Καλώδιο USB
1
9
Ασφάλεια
5
4. Λίστα πειραμάτων διδασκαλίας προϊόντος
(1) Έλεγχος θερμοκρασίας PID
