1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

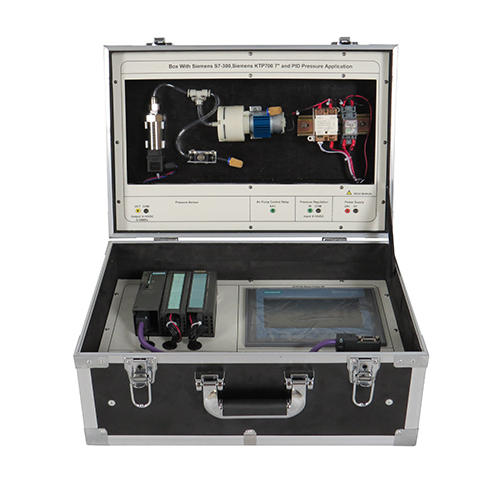

Πρόκειται για ένα σύστημα διδασκαλίας και εκπαίδευσης Siemens S7-300 ενσωματωμένο σε μια βαλίτσα. Ο πυρήνας του διαθέτει μια CPU 312C, ένα PLC και ένα KTP700 Basic HMI. Το σύστημα κινεί μια μικροαντλία κενού διπλής πίεσης 24V για να παράγει αλλαγές στην πίεση του αέρα, οι οποίες παρακολουθούνται σε πραγματικό χρόνο από έναν αισθητήρα πίεσης 0-100 kPa. Η υψηλής ακρίβειας λήψη δεδομένων και ο έλεγχος εξόδου επιτυγχάνονται μέσω μιας μονάδας 334. Σε ένα ήσυχο και ασφαλές περιβάλλον, οι μαθητές μπορούν να παρατηρήσουν την δυναμική απόκριση πίεσης στο HMI, εμβαθύνοντας την κατανόησή τους για τις αρχές ελέγχου PID και τις πρακτικές δεξιότητες βιομηχανικού αυτοματισμού.
1.2 Χαρακτηριστικά Προϊόντος
Πρόκειται για ένα κουτί διδασκαλίας και εκπαίδευσης all-in-one με ενσωματωμένο PLC Siemens S7-312C και ένα Siemens KTP700 Basic DP HMI. Το σύστημα παράγει πίεση αέρα Οι αλλαγές γίνονται χρησιμοποιώντας μια μικροαντλία κενού και αξιοποιούν την ενσωματωμένη λειτουργία PID για την παρακολούθηση και τον έλεγχο της πίεσης σε πραγματικό χρόνο. Το σύστημα είναι πλήρως ενσωματωμένο, με σαφή καλωδίωση και διαισθητική ρύθμιση παραμέτρων. Αυτό επιτρέπει στους μαθητές να διεξάγουν πρακτική αποσφαλμάτωση σε ένα ασφαλές περιβάλλον, να παρατηρούν με σαφήνεια τις αποκρίσεις πίεσης και να κατακτούν τις βασικές αρχές και τις πρακτικές δεξιότητες του ελέγχου PID.
2. Τεχνικές Προδιαγραφές
2.1 Βασικές Τεχνικές Παράμετροι
Τροφοδοσία λειτουργίας
Μονοφασικό 3-σύρμα 220V
50Hz
Περιβάλλον εργασίας (συνιστάται)
Θερμοκρασία: 0°C έως 60°C
Υψόμετρο: -1000m έως 2000m
2.2 Παράμετροι Εξοπλισμού
Διαστάσεις
477mm*315mm*260mm
Βάρος
<15kg
3. Εισαγωγή Προϊόντος
3.1 Επισκόπηση Προϊόντος
ΑΡΙΘ.
Όνομα
Ποσ.
1
Παράθυρο
1
2
Τροφοδοσία και μέρος ελέγχου
1
3
Μέρος Εκτέλεσης
1
3.2 Μονάδα Προϊόντος ενότητα
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Siemens 312C CPU
1
2
Αναλογική μονάδα Siemens
1
3
Siemens KTP700 Basic DP HMI
1
4
Μικροαντλία κενού DC24V, ψύκτρα αλουμινίου, βάση (χωρίς καλωδίωση)
1
5
Ενδιάμεσο ρελέ
1
3.3 Αξεσουάρ προϊόντος
ΑΡΙΘΜΟΣ
Όνομα
Ποσότητα
1
Τριπύρηνο καλώδιο τροφοδοσίας (3 x 0,75 ίντσες) (1,5 m)
1
2
Καλώδιο ηλεκτρικής ασφάλειας 2mm
10
3
Καλώδιο ηλεκτρικής ασφάλειας 2mm
10
4
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
5
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
6
Καλώδιο ηλεκτρικής ασφάλειας 2mm
5
7
Siemens 300 PLC
2
8
Καλώδιο λήψης Siemens MPI
1
9
Ασφάλεια
5
10
USB
1
4. Λίστα πειραμάτων διδασκαλίας προϊόντος
(1) Ρύθμιση πίεσης PID
