1. Επισκόπηση προϊόντος
1.1 Επισκόπηση

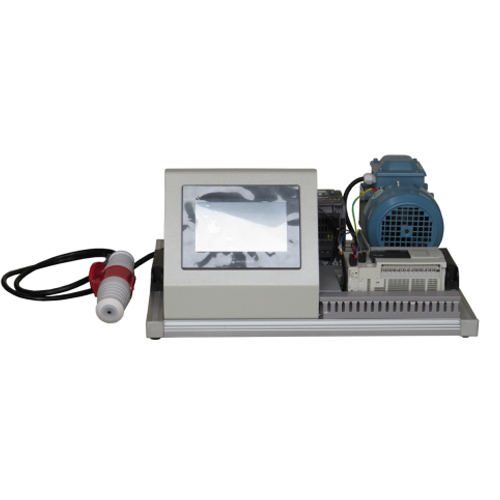

Αυτή η συσκευή εκπαίδευσης περιλαμβάνει εξαρτήματα βιομηχανικού ελέγχου όπως PLC, μετατροπέα, οθόνη αφής και κινητήρα. Μέσα από σχετικά πειράματα, μπορείτε να εξοικειωθείτε με τα χαρακτηριστικά λειτουργίας των κινητήρων επαγωγής και τη χρήση διαφόρων εξαρτημάτων βιομηχανικού ελέγχου, να καταλάβετε τις αρχές ελέγχου και τις μεθόδους ελέγχου και να εκπαιδεύσετε τους μαθητές να ανταποκρίνονται. Οι γνώσεις και οι δεξιότητες είναι κατάλληλες για τη διδασκαλία και την αξιολόγηση της κατάρτισης δεξιοτήτων συναφών ειδικοτήτων σε ανώτερες επαγγελματικές σχολές, κολέγια, δευτεροβάθμια επαγγελματικές σχολές και τεχνικές σχολές. 1.2 Χαρακτηριστικά
(1) Η πλατφόρμα εκπαίδευσης υιοθετεί τη δομή πλαισίου προφίλ αλουμινίου, το σύνολο είναι απλό και γενναιόδωρο και το σύνολο κατασκευάζεται και συναρμολογείται από προφίλ αλουμινίου. Ένα πόδι είναι εγκατεστημένο στο κάτω μέρος για να μειώσει την τριβή με το έδαφος και να αυξήσει τη διάρκεια ζωής.
(2) Εξοπλισμένο με PLC, μετατροπέα, οθόνη αφής και κινητήρα, μπορεί να εγκατασταθεί στον πίνακα προφίλ για πειραματισμό.
(3) Ο συνδυασμός λογισμικού και υλικού μπορεί να ολοκληρώσει το εκπαιδευτικό περιεχόμενο μιας ποικιλίας θεμάτων
(4) Η πλατφόρμα εκπαίδευσης διαθέτει καλό σύστημα προστασίας ασφάλειας.
2. Παράμετροι απόδοσης
(1) Ισχύς εισόδου: τριφασικό σύστημα πέντε καλωδίων 380V±10% 50Hz
(2) Η χωρητικότητα ολόκληρου του μηχανήματος: <2KVA
(3) Βάρος: <100 kg
(4) Συνθήκες εργασίας: θερμοκρασία περιβάλλοντος -10℃~+40℃ σχετική υγρασία ＜85% (25℃) 3.Πειραματικό περιεχόμενο
Πειραματική διαδικασία:
6.1. Πρώτα ενεργοποιήστε τον αυτόματο διακόπτη, ενεργοποιήστε την παροχή ρεύματος και ενεργοποιήστε κάθε εξάρτημα. Παρατηρήστε εάν οι ενδεικτικές λυχνίες κάθε μονάδας είναι αναμμένες και εάν υπάρχει σήμα σφάλματος και το πείραμα μπορεί να πραγματοποιηθεί αφού επιβεβαιωθεί ότι δεν υπάρχει σφάλμα.
6.2. Κάντε κλικ στο κουμπί διακοπής επαναφοράς στην οθόνη αφής για επαναφορά και, στη συνέχεια, επιλέξτε περιστροφή προς τα εμπρός και προς τα πίσω. Εδώ επιλέγουμε πρώτα την περιστροφή προς τα εμπρός. Στην οθόνη του μετατροπέα θα εμφανιστεί το σήμα εκκίνησης. Αφού κάνετε κλικ στο κουμπί προώθησης, σύρετε το ρυθμιστικό ρύθμισης συχνότητας για να ρυθμίσετε τη συχνότητα. Αυτή τη στιγμή, μπορείτε να παρατηρήσετε ότι ο κινητήρας αρχίζει να περιστρέφεται προς τα εμπρός. Μπορείτε να παρατηρήσετε την ανάδραση συχνότητας από τον μετατροπέα στην οθόνη αφής ή στην οθόνη της μονάδας μετατροπέα. Μπορούμε να παρατηρήσουμε την αλλαγή της ταχύτητας του κινητήρα αυξάνοντας και μειώνοντας τη συχνότητα.
6.3. Στο αντίστροφο πείραμα, όταν κάνουμε κλικ στο κουμπί όπισθεν, ο κινητήρας θα σταματήσει σταδιακά από την κατάσταση περιστροφής προς τα εμπρός και στη συνέχεια θα αντιστραφεί, όταν η αντίστροφη περιστροφή, η τιμή του μετατροπέα εμφανίζει αρνητική τιμή. Οι άλλες αριθμητικές ρυθμίσεις είναι ίδιες για την περιστροφή προς τα εμπρός.
6.4. Αφού τελειώσει το πείραμα, κάνουμε κλικ στο κουμπί διακοπής επαναφοράς για να σταματήσει. Ο κινητήρας σταματά να λειτουργεί.
6.5. Όταν ο μετατροπέας έχει σφάλμα συναγερμού, μπορείτε να κάνετε κλικ στο κουμπί επαναφοράς σφάλματος για να εξαλείψετε τον συναγερμό και δεν χρειάζεται να κάνετε κλικ σε αυτό όταν δεν υπάρχει συναγερμός.
