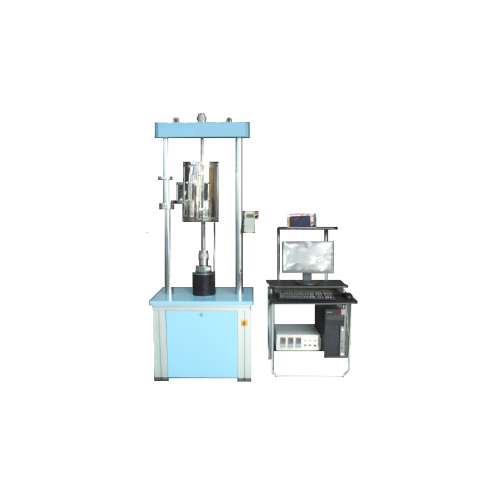

MR034ME Έλεγχος μικροϋπολογιστών Ηλεκτρονική μηχανή δοκιμής αντοχής ερπυσμού Εκπαιδευτικός εξοπλισμός Μηχανικός εξοπλισμός εκπαίδευσης
I. Δομή συστήματος και λειτουργική διαμόρφωση
Η μηχανή δοκιμής ανήκει στην ηλεκτρονική μηχανή δοκιμής αντοχής ερπυσμού, η οποία αποτελείται κυρίως από τον κύριο κινητήρα, τον κλίβανο υψηλής θερμοκρασίας, το σύστημα ελέγχου μέτρησης του συστήματος ελέγχου θερμοκρασίας και το σύστημα υπολογιστή. Το σύστημα υπολογιστή μπορεί να παρακολουθεί πολλαπλές δοκιμαστικές μηχανές.
1. οικοδεσπότης
1.1 Ο κύριος κινητήρας αποτελείται από ένα μηχανικό πλαίσιο και ένα τμήμα μετάδοσης. Η επιφάνεια του τραπεζιού και η επάνω δοκός χρησιμοποιούν διπλές κολώνες για να σχηματίσουν ένα κλειστό πλαίσιο υψηλής ακαμψίας τύπου πόρτας.
1.2 Μετάδοση κίνησης Το παξιμάδι περιστρέφεται από τον σερβοκινητήρα συνεχούς ρεύματος αφού επιβραδυνθεί από τον αρμονικό μειωτήρα και τη σύγχρονη οδοντωτή τροχαλία τόξου, έτσι ώστε η σφαιρική βίδα να κινείται πάνω και κάτω. Λόγω της μετάδοσης χωρίς οπισθοδρόμηση του αρμονικού μειωτήρα και της δομής κατά της οπισθοδρόμησης του ζεύγους σφαιρικών βιδών, το σύστημα μετάδοσης είναι μια μετάδοση χωρίς οπισθοδρόμηση, η μετάδοση είναι σταθερή, η ταχύτητα απόκρισης είναι γρήγορη και ο ακριβής έλεγχος του η δύναμη δοκιμής είναι εγγυημένη.
1.3 Ο αισθητήρας φορτίου είναι εγκατεστημένος στο κάτω τραπέζι και το εξωτερικό μεταλλικό επιχρωμιωμένο γυαλισμένο κάλυμμα αποτρέπει την καταστροφή του αισθητήρα από την ακτινοβολία θερμότητας του κλιβάνου υψηλής θερμοκρασίας. Ταυτόχρονα, μπορεί επίσης να αποτρέψει την άμεση πτώση του μεταλλικού οξειδίου και άλλων συντριμμιών στον αισθητήρα όταν ο φούρνος υψηλής θερμοκρασίας είναι ενεργοποιημένος και να προκαλέσει ζημιά στον αισθητήρα.
