1. Εισαγωγή Προϊόντος
1.1 Περιγραφή Προϊόντος

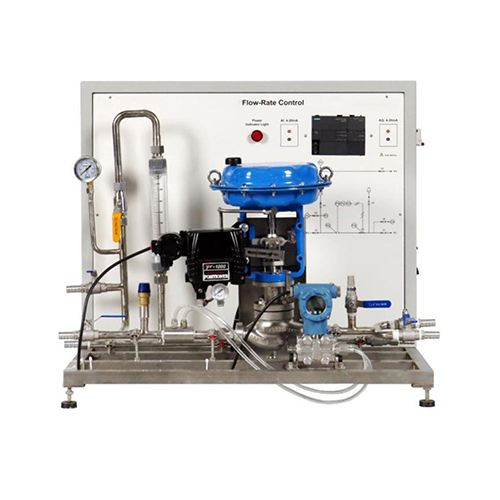

Ο Έλεγχος Ροής MR006P είναι μια συσκευή ελέγχου ρευστού υψηλής απόδοσης σχεδιασμένη με βάση την έννοια του σύγχρονου βιομηχανικού ελέγχου. Αυτό το προϊόν ενσωματώνει προηγμένη τεχνολογία ελέγχου αυτοματισμού, ακριβές σύστημα ανίχνευσης αισθητήρων και αξιόπιστο ενεργοποιητή και πραγματοποιεί ακριβή ρύθμιση και διαχείριση της ροής υγρού μέσω εξαιρετικά έξυπνου αλγορίθμου ελέγχου. Ως ειδικός εξοπλισμός που αναπτύχθηκε για διδασκαλία και επιστημονική έρευνα, αυτό το προϊόν υιοθετεί την έννοια του αρθρωτού σχεδιασμού και κάθε λειτουργική μονάδα είναι προσεκτικά προσαρμοσμένη και βελτιστοποιημένη για να διασφαλίζει τη σταθερότητα και την αξιοπιστία της λειτουργίας του συστήματος. Όσον αφορά τη διαμόρφωση υλικού, αυτό το προϊόν χρησιμοποιεί εξαρτήματα ελέγχου βιομηχανικής ποιότητας και υλικά υψηλής ποιότητας, συμπεριλαμβανομένων βασικών εξαρτημάτων όπως προγραμματιζόμενος ελεγκτής Siemens, αισθητήρας υψηλής ακρίβειας και ενεργοποιητής ανθεκτικός στη διάβρωση. Αυτά τα βασικά εξαρτήματα προέρχονται όλα από διεθνώς αναγνωρισμένους προμηθευτές επώνυμων εταιρειών, με εξαιρετική απόδοση και μεγάλη διάρκεια ζωής.
Υιοθετεί τυποποιημένο βιομηχανικό σχεδιασμό πλαισίου, με συμπαγή και λογική συνολική δομή και απλή και κομψή εμφάνιση. Το μπροστινό πλαίσιο της συσκευής είναι διατεταγμένο σύμφωνα με λειτουργικά χωρίσματα. Η αριστερή πλευρά είναι η περιοχή ένδειξης κατάστασης, εξοπλισμένη με φωτεινή ένδειξη LED υψηλής φωτεινότητας και υιοθετεί εντυπωσιακό σχεδιασμό κόκκινου φωτός για να διασφαλίζει ότι η κατάσταση λειτουργίας είναι σαφής με μια ματιά. Η κεντρική περιοχή είναι η περιοχή διεπαφής σήματος, η οποία είναι εξοπλισμένη με αναλογικούς ακροδέκτες εισόδου και εξόδου που πληρούν τα βιομηχανικά πρότυπα. Όλες οι θύρες καλωδίωσης είναι επιχρυσωμένες για να διασφαλίζουν την αξιοπιστία και τη σταθερότητα της μετάδοσης σήματος. Η δεξιά πλευρά είναι η περιοχή λειτουργίας του ενεργοποιητή, η οποία ενσωματώνει μια πνευματική βαλβίδα ελέγχου από ανοξείδωτο χάλυβα και έναν αντίστοιχο ρυθμιστή θέσης βαλβίδας. Η επιφάνεια του σώματος της βαλβίδας έχει υποστεί ειδική επεξεργασία και έχει καλή αντοχή στη διάβρωση.
1.2 Χαρακτηριστικά προϊόντος
1. Υιοθέτηση προσαρμοστικού αλγορίθμου PID, δυναμική ρύθμιση των παραμέτρων ελέγχου και η ακρίβεια ρύθμισης ροής φτάνει το ±1% FS.
2. Υποστήριξη χειροκίνητης/αυτόματης εναλλαγής χωρίς διαταραχές για την κάλυψη διαφορετικών πειραματικών αναγκών.
3. Πνευματική βαλβίδα από ανοξείδωτο χάλυβα + αισθητήρας υψηλής ακρίβειας, ανθεκτικός στη διάβρωση και μεγάλη διάρκεια ζωής.
4. Η εξωτερική οθόνη αφής εμφανίζει παραμέτρους όπως ροή, πίεση, άνοιγμα βαλβίδας σε πραγματικό χρόνο και υποστηρίζει καταγραφή ιστορικών δεδομένων. 5. Διακόπτης προστασίας από διαρροές, διακόπτει αυτόματα την παροχή ρεύματος σε περίπτωση υπερφόρτωσης ή βραχυκυκλώματος.
6. Προστασία χαμηλής πίεσης της πηγής αερίου (κλείσιμο της βαλβίδας όταν είναι <0,2 bar) για την αποφυγή κακής λειτουργίας.
2. Τεχνικές προδιαγραφές
2.1 Βασικές τεχνικές παράμετροι
Λειτουργική τροφοδοσία
μονοφασικό τρισύρματο AC 220V
2.2 Παράμετροι εμφάνισης εξοπλισμού
Διαστάσεις
850 mm*600 mm*765 mm
Βάρος
150 kg
3. Εισαγωγή προϊόντος
3.1 Κύριο μέρος προϊόντος
Αριθμός
Όνομα
Ποσότητα
1
Είσοδος νερού (PI2)
1
2
Βαλβίδα (V3)
1
3
Βαλβίδα (V2)
1
4
Μηχανικό μανόμετρο (PI1)
1
5
Βαλβίδα (V1)
1
6
Μετρητής ροής (FI2)
1
7
Ηλεκτρική αναλογική βαλβίδα
1
8
Ένδειξη ισχύος
1
9
Ακροδέκτης αναλογικής εισόδου
1
10
Μονάδα PLC
1
11
Ακροδέκτης αναλογικής εξόδου
1
12
Αισθητήρας διαφορικής πίεσης
1
13
Βαλβίδα (V4)
1
14
Βαλβίδα (V5)
1
15
Βαλβίδα (V6)
1
16
Βαλβίδα (V7)
1
17
Μετρητής ροής με στόμιο
3.2 Αξεσουάρ προϊόντος
Αρ.
Όνομα
Ποσ.
1
Σωλήνας νερού
1
2
Σφιγκτήρας σωλήνα
8
3
Ασφάλεια (5 A)
5
4
Ηλεκτρικό καλώδιο ασφαλείας 2 mm
2
5
Γραμμή τροφοδοσίας
1
6
Καλώδιο τροφοδοσίας
1
7
Καλώδιο δικτύου
1
Εισαγωγή στην οθόνη αφής
1
Τιμή εξόδου αναλογικής βαλβίδας
2
Τιμή αναλογικής βαλβίδας σε πραγματικό χρόνο
3
Ρύθμιση ανοίγματος και κλεισίματος αναλογικής βαλβίδας
4
Επόμενη σελίδα
1
Χειροκίνητη ρύθμιση του βαθμού ανοίγματος και κλεισίματος αναλογικής βαλβίδας
2
Διακόπτης PID
1
Ορισμένη τιμή PID
2
Πραγματική τιμή PID
3
Ποσοστό εξόδου
Τρεις ομάδες παραμέτρων PID
5. Λίστα πειραμάτων διδασκαλίας προϊόντων
(1) Πείραμα ρύθμισης ροής με βάση τον έλεγχο PID
