MR-HL 102 Τεχνολογία εγκατάστασης: απώλειες σε διαφορετικούς σωλήνες Εξοπλισμός Επαγγελματικής Κατάρτισης Εξοπλισμός Θερμικών Εργαστηρίων
Περιγραφή
• απώλεια πίεσης στους σωλήνες
• διαφορετικά υλικά και διάμετροι
Όταν η ροή διέρχεται από σωλήνες, συμβαίνουν απώλειες πίεσης λόγω της τριβής μεταξύ του τοιχώματος του σωλήνα και του νερού.
Η απώλεια πίεσης εξαρτάται άμεσα από την τραχύτητα της επιφάνειας του εσωτερικού τοιχώματος του σωλήνα, και έτσι από το υλικό που χρησιμοποιείται.
Επιπλέον, η απώλεια πίεσης επηρεάζεται από την ταχύτητα ροής και την περιοχή διατομής που ρέει.

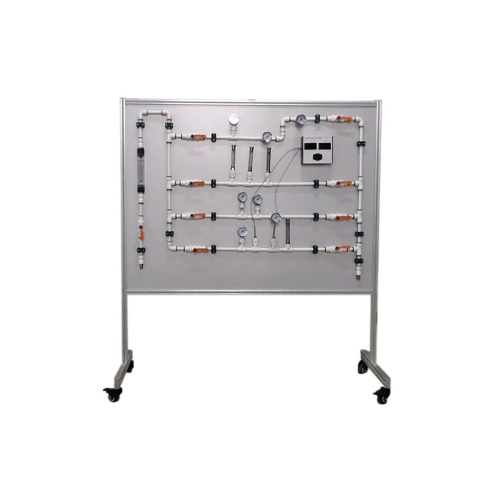

Η μονάδα MR-HL 102 καθιστά δυνατή τη μελέτη της απώλειας πίεσης των ασυμπίεστων ρευστών σε πλήρως ρέει μέσω ευθείων στοιχείων σωλήνα. Ο εκπαιδευτής είναι κατάλληλος για την αξιολόγηση του τρόπου με τον οποίο διαφορετικά υλικά και διάμετροι σωλήνων επηρεάζουν τη ροή. Τα στοιχεία σωλήνων που χρησιμοποιούνται είναι εμπορικά τυποποιημένα εξαρτήματα για τη θέρμανση και την υγιεινή. Το διάφανο πλαίσιο είναι τοποθετημένο σε ένα ανθεκτικό, κινητό πλαίσιο.
Τέσσερα ευθεία στοιχεία σωλήνα είναι τοποθετημένα στον πίνακα. Αυτά μπορούν να επιλεγούν μεμονωμένα με βαλβίδες μπάλας. Η ροή ρυθμίζεται χρησιμοποιώντας βαλβίδες στην εισροή και επιστρέφει και διαβάζεται σε ένα ροόμετρο.
Τα σημεία μέτρησης της πίεσης στο σύστημα σωλήνων είναι σχεδιασμένα ως δακτυλιοειδείς θάλαμοι και βρίσκονται μεταξύ της αρχής και του τέλους των τμημάτων μέτρησης, εξασφαλίζοντας μια ακριβή μέτρηση της πίεσης. Οι αισθητήρες συνδέονται σε ζεύγη με έναν μετρητή διαφορικής πίεσης και την αντίστοιχη ένδειξη διαφορικής πίεσης στην οθόνη.
Μαθησιακοί στόχοι / πειράματα
• διερεύνηση των απωλειών πίεσης της ροής μέσω σωλήνων
· Μέτρηση της διαφοράς πίεσης σε διαφορετικά τμήματα σωλήνων
· Επίδραση διαφόρων διαμέτρων σωλήνων
· Επιρροή διαφορετικών υλικών και τραχύτητας επιφάνειας
· Επίδραση της ταχύτητας ροής
· Σύγκριση μεταξύ πειράματος και θεωρίας
Προσδιορισμός
[1] διερεύνηση απώλειας πίεσης που προκαλείται από τριβή στη ροή μέσω σωλήνων
[2] Τα στοιχεία σωλήνων είναι εμπορικά τυποποιημένα εξαρτήματα για τη θέρμανση και την υγιεινή
[3] διαφανές πλαίσιο τοποθετημένο σε στιβαρό, κινητό πλαίσιο
[4] τέσσερα τμήματα μέτρησης με διαφορετικές διατομές και υλικά σωλήνων
[5] Μπορείτε να επιλέξετε τμήματα σωλήνων μέσω σφαιρικών βαλβίδων
[6] συνδέσεις νερού που γίνονται χρησιμοποιώντας συνδέσμους ταχείας αποδέσμευσης κατά την εισροή και επιστροφή
[7] Η ροή μπορεί να ρυθμιστεί μέσω βαλβίδων
[8] μέτρηση ροής χρησιμοποιώντας ροόμετρο
[9] μέτρηση διαφορικής πίεσης μέσω μετρητή διαφορικής πίεσης με οθόνη
Τεχνικά δεδομένα
Διατομές σωλήνων μήκους: 1000 mm
• τμήμα σωλήνα 1: διαφανές πλαστικό, διάμετρος: 20x1,5 mm
• τμήμα σωλήνων 2: χάλυβας, διάμετρος: 1/2 "
• τμήμα σωλήνα 3: χαλκός, διάμετρος: 18x1mm
• τμήμα σωλήνα 4: χαλκός, διάμετρος: 15x1mm
Μετρητής διαφορικής πίεσης
Εύρος μέτρησης
• ρυθμός ροής: 150… 1600L / h
• διαφορική πίεση: ± 350mbar
ΜxΠxΥ: 1650x700x1850mm
Βάρος: περίπου 92 κιλά
Απαιτείται για λειτουργία
σύνδεση νερού 1500L / h, αποστράγγιση
Πεδίο παράδοσης
1 εκπαιδευτής
1 μετρητής διαφορικής πίεσης
1 σετ εύκαμπτων σωλήνων
1 σετ εκπαιδευτικού υλικού
