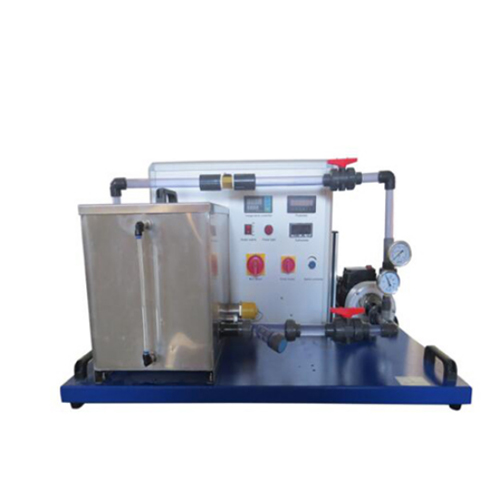

MR-HM 380 Υδραυλικός πάγκος εργασίας σπηλαίωσης σε αντλίες διδακτικού εξοπλισμού Περιγραφή
• οπτικοποίηση των εφέ σπηλαίωσης σε μια διαφανή αντλία
• συνεχώς ρυθμιζόμενη ταχύτητα αντλίας
• κλειστό κύκλωμα νερού Μία από τις πιο κοινές αιτίες της δημιουργίας σπηλαίωσης είναι τα αντικείμενα που κινούνται γρήγορα στο νερό, όπως τα στροφεία μιας φυγοκεντρικής αντλίας. Εάν εμφανιστεί σπηλαίωση στην πτερωτή, η υψηλή μηχανική πίεση μερικές φορές οδηγεί σε διαχωρισμό ή παραμόρφωση σωματιδίων από την επιφάνεια. Εκτός από τη γεωμετρία της πτερωτής, η πίεση εισαγωγής και η θερμοκρασία είναι επίσης σημαντικά για την εμφάνιση σπηλαίωσης.
Η μονάδα MR-HM 380 μπορεί να χρησιμοποιηθεί για την επίδειξη των φαινομένων σπηλαίωσης σε στροφεία φυγοκεντρικών αντλιών. Αντλία
Το περίβλημα και ο σωλήνας στην πλευρά εισόδου της αντλίας είναι κατασκευασμένοι από διαφανές πλαστικό προκειμένου να απεικονιστούν οι διαδικασίες σπηλαίωσης. Είναι δυνατή η λήψη εξαιρετικών εικόνων των φυσαλίδων ατμού, λαμβάνοντας φωτογραφίες με σύντομους χρόνους έκθεσης (φλας).
Για να επηρεαστεί η ταχύτητα ροής στα πτερύγια της πτερωτής, η ταχύτητα μπορεί να αλλάξει μέσα σε ένα ευρύ φάσμα μέσω ενός μετατροπέα συχνότητας. Οι βαλβίδες στην είσοδο και την έξοδο της αντλίας επιτρέπουν την κατάλληλη ρύθμιση του ρυθμού ροής και των πιέσεων.
Οι πιέσεις στην πλευρά εισόδου και εξόδου εμφανίζονται σε δύο μανόμετρα. Εμφανίζονται επίσης η θερμοκρασία του νερού στη δεξαμενή, ο ρυθμός ροής και η ταχύτητα της αντλίας. Η θερμοκρασία του νερού μπορεί να ελεγχθεί και η δεξαμενή διαθέτει θερμαντήρα. Το νερό ψύχεται μέσω της παροχής νερού. Μαθησιακοί στόχοι / πειράματα
• σχηματισμός σπηλαίωσης
• παρατήρηση της επίδρασης σπηλαίωσης
• πώς η ταχύτητα, η πίεση εισόδου, ο ρυθμός ροής και η θερμοκρασία επηρεάζουν τη σπηλαίωση Προσδιορισμός
[1] οπτικοποίηση της σπηλαίωσης σε φυγοκεντρικές αντλίες
[2] διαφανές περίβλημα αντλίας και σωλήνας στην πλευρά εισόδου
[3] ανοίξτε την πτερωτή για να παρατηρήσετε τις λεπίδες κατά τη λειτουργία
[4] συνεχώς ρυθμιζόμενη ταχύτητα αντλίας μέσω μετατροπέα συχνότητας
[5] έλεγχος θερμοκρασίας μέσω θερμαντήρα και εξωτερική ψύξη μέσω παροχής νερού
[6] μέτρηση ροής χρησιμοποιώντας ροόμετρο
[7] εμφάνιση των πιέσεων στην πλευρά εισόδου και εξόδου της αντλίας μέσω μανόμετρων
[8] ψηφιακή απεικόνιση ταχύτητας, θερμοκρασίας νερού στην απόδοση και ρυθμό ροής
[9] κλειστό κύκλωμα νερού με ένδειξη δεξαμενής και θερμοκρασίας Τεχνικά δεδομένα
Φυγοκεντρική αντλία με κινητήρα κίνησης
• κατανάλωση ισχύος: 0,37kW
• ταχύτητα: 500… 3300 λεπτά-1
• Μέγιστη. ρυθμός ροής: 70L / min
• Μέγιστη. κεφάλι: 13μ
Δεξαμενή: 20L Εύρος μέτρησης
• πίεση (είσοδος): -1… 0bar
• πίεση (έξοδος): 0… 1,5bar
• θερμοκρασία: 0… 100 ° C
• ρυθμός ροής: 10… 140L / min
230V, 50Hz, 1 φάση
ΜxΠxΥ: 1000x630x590mm
Βάρος: περίπου 65 κιλά
Απαιτείται για λειτουργία
σύνδεση νερού: περίπου 100L / ώρα
διοχετεύω
Πεδίο παράδοσης
1 πειραματική μονάδα
1 σετ εύκαμπτων σωλήνων
1 σετ εκπαιδευτικού υλικού
